硬件设计基础三实验报告
整理全加器、比较器、计数器、流水灯与数码管时钟的 Multisim / Verilog 实验原理、代码、仿真和上板结果。
第1题:用 Multisim 设计全加器#
一、实验要求#
-
给出 1 位全加器逻辑表达式。
-
截图保存 Multisim 电路图。
-
拍摄开发板运行结果照片。
二、实验原理#
1 位全加器有三个输入 A、B、Cin,两个输出 Sum 和 Cout。其中 Sum 表示本位和,Cout 表示向高位产生的进位。
逻辑表达式:Sum = A ⊕ B ⊕ Cin;Cout = AB + ACin + BCin。根据表达式可使用两个异或门得到 Sum,用三个与门和两个或门组合得到 Cout。
三、电路截图与运行照片#

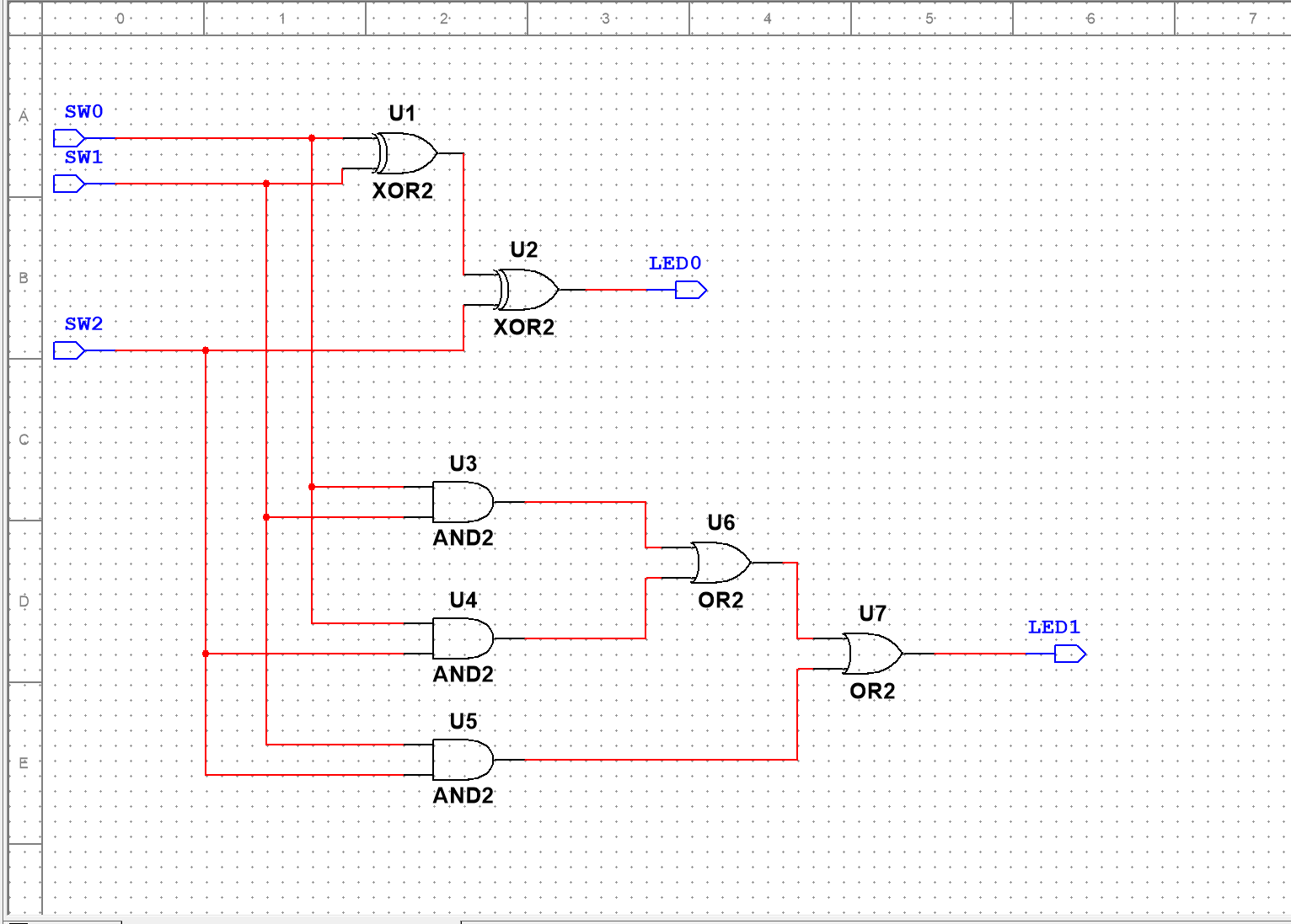

图 1-1 1 位全加器 Multisim 门级电路截图

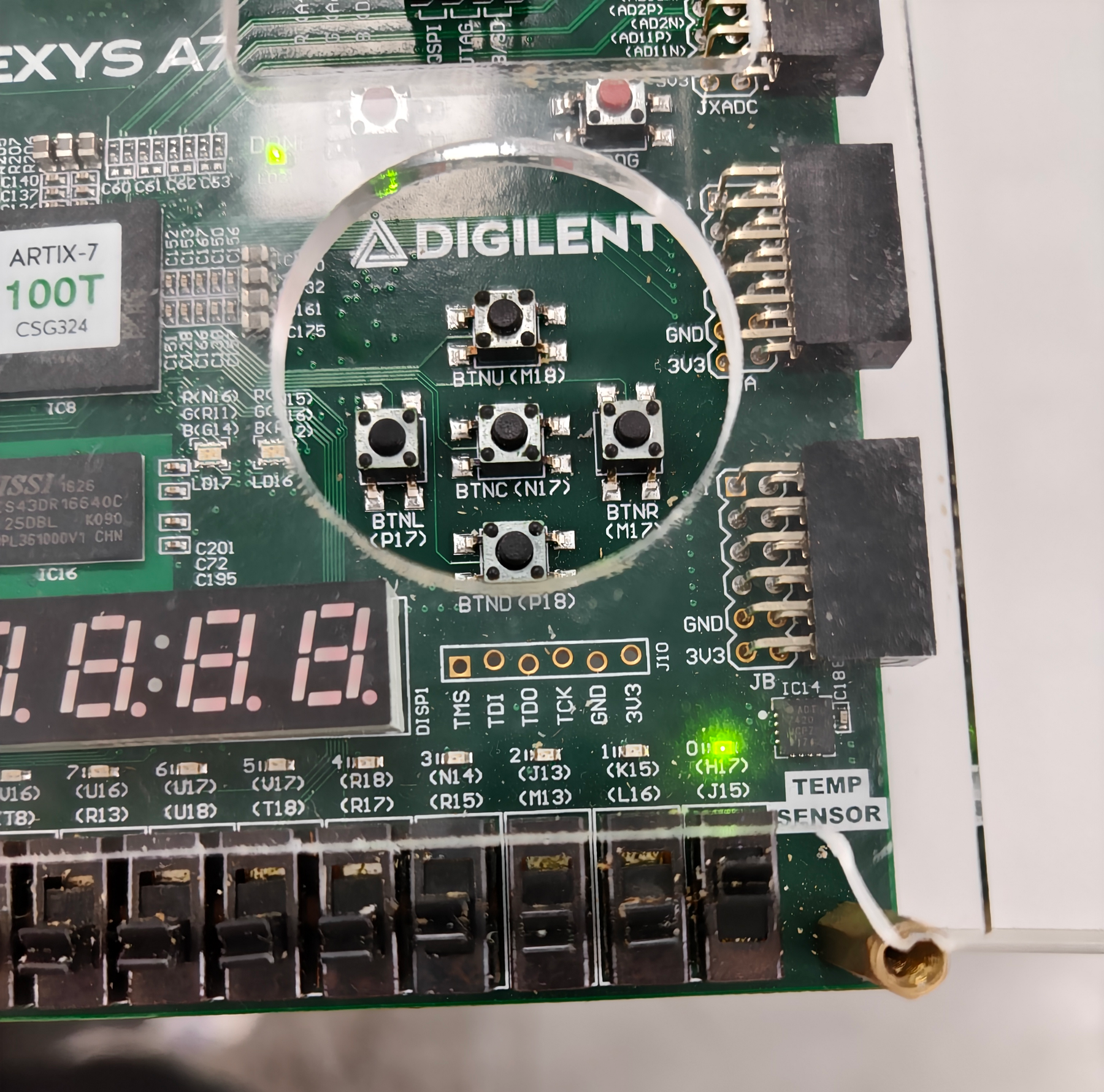

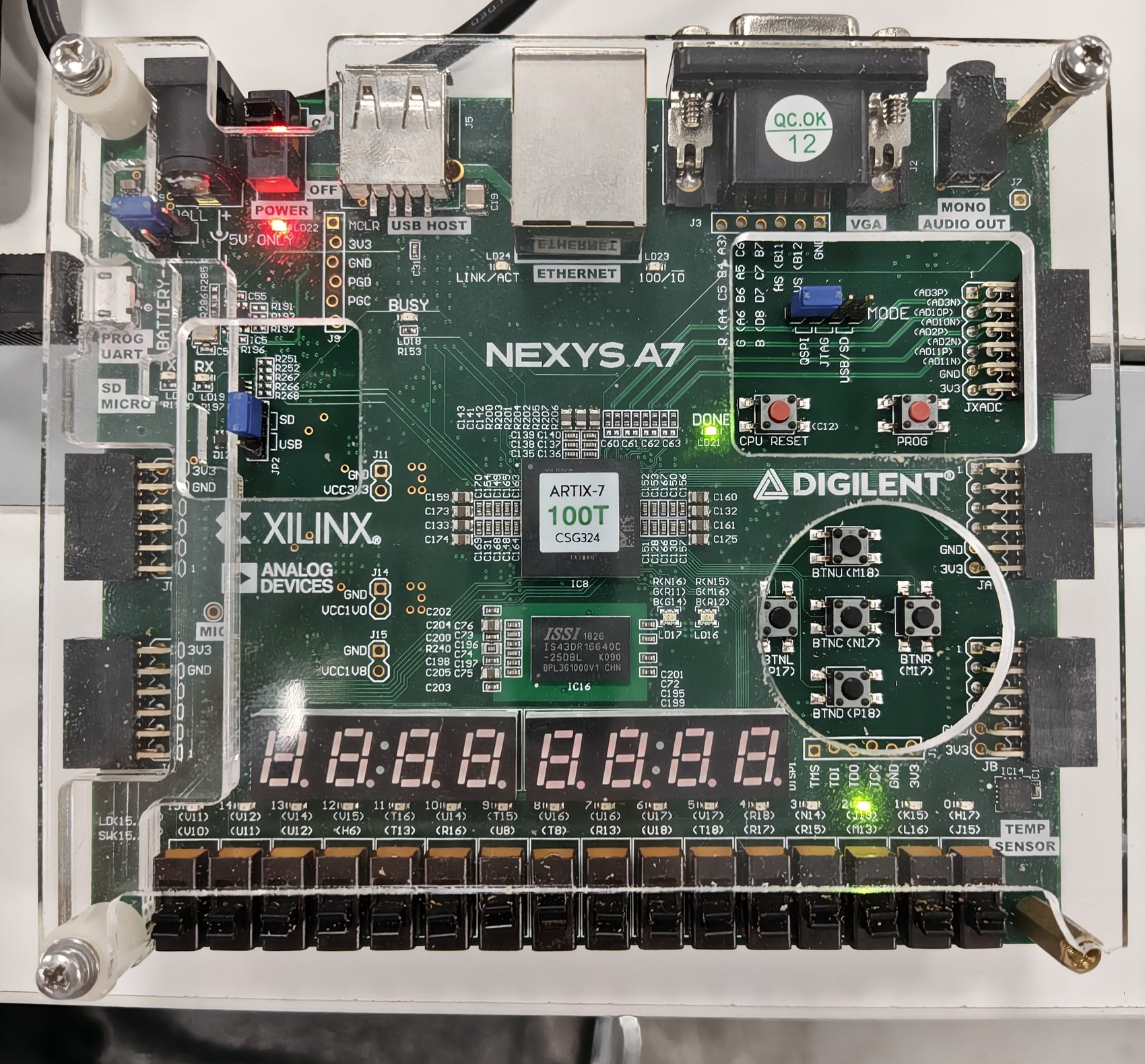

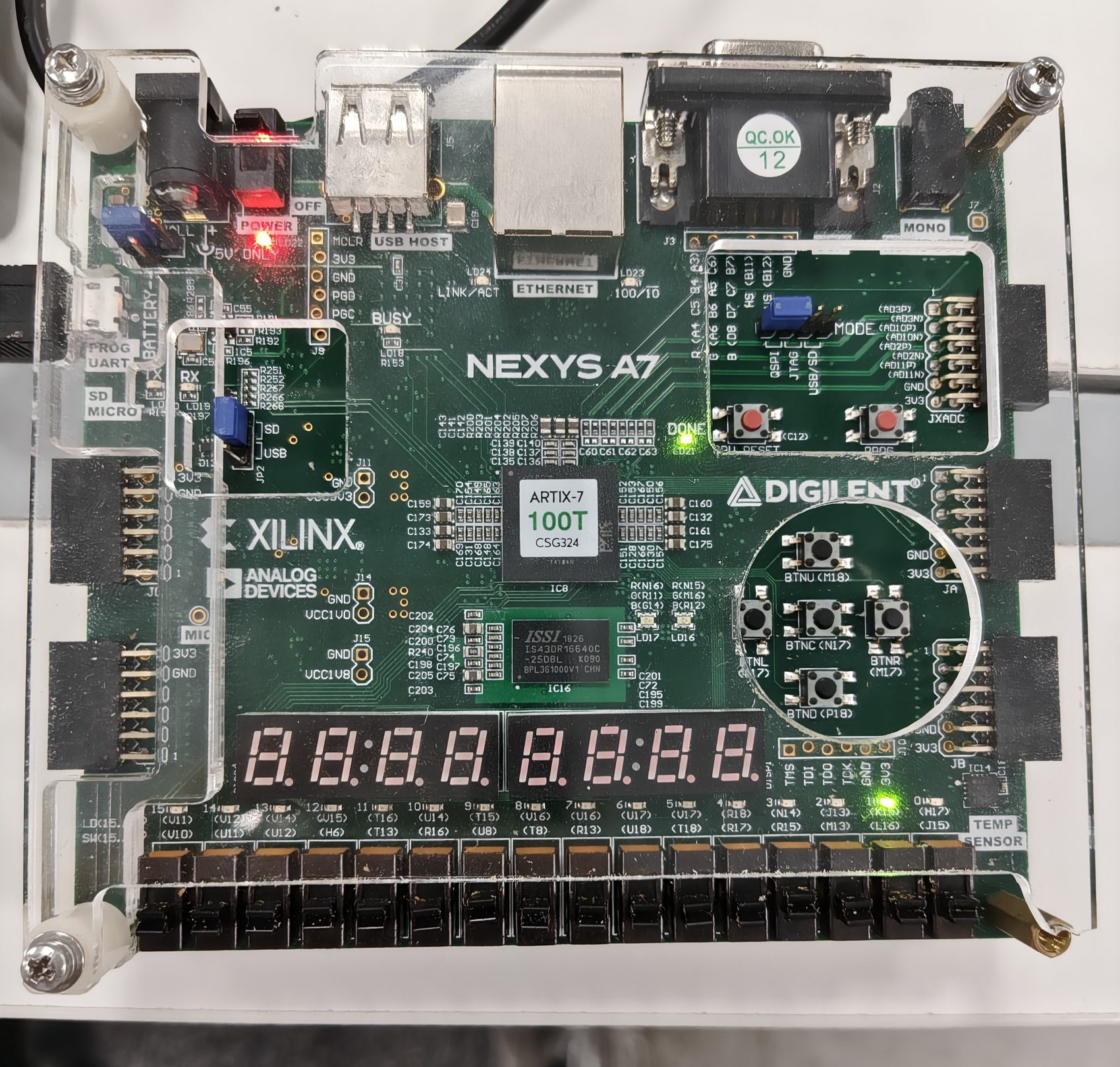

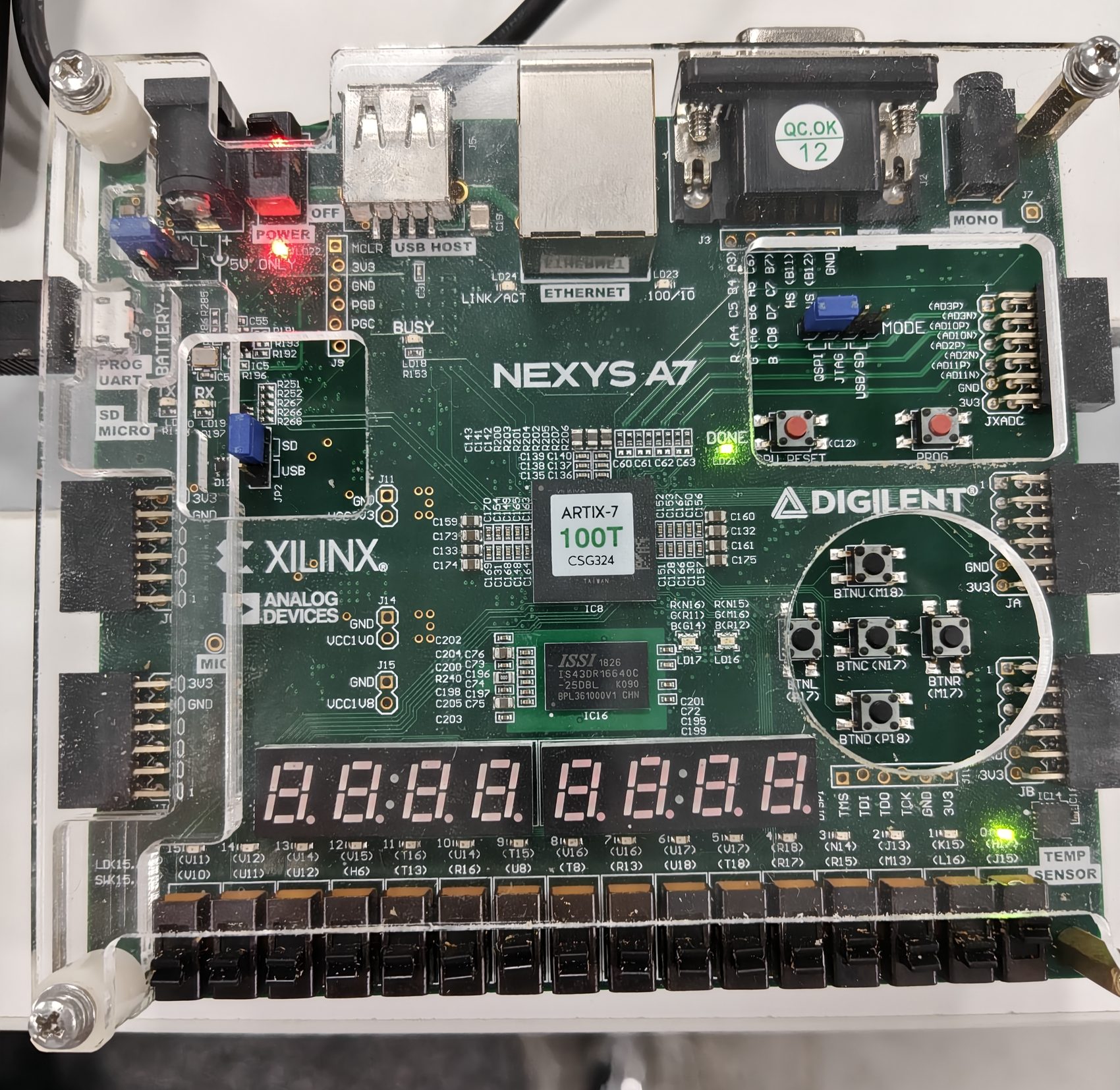

图 1-2 运行照片:典型输入组合 1

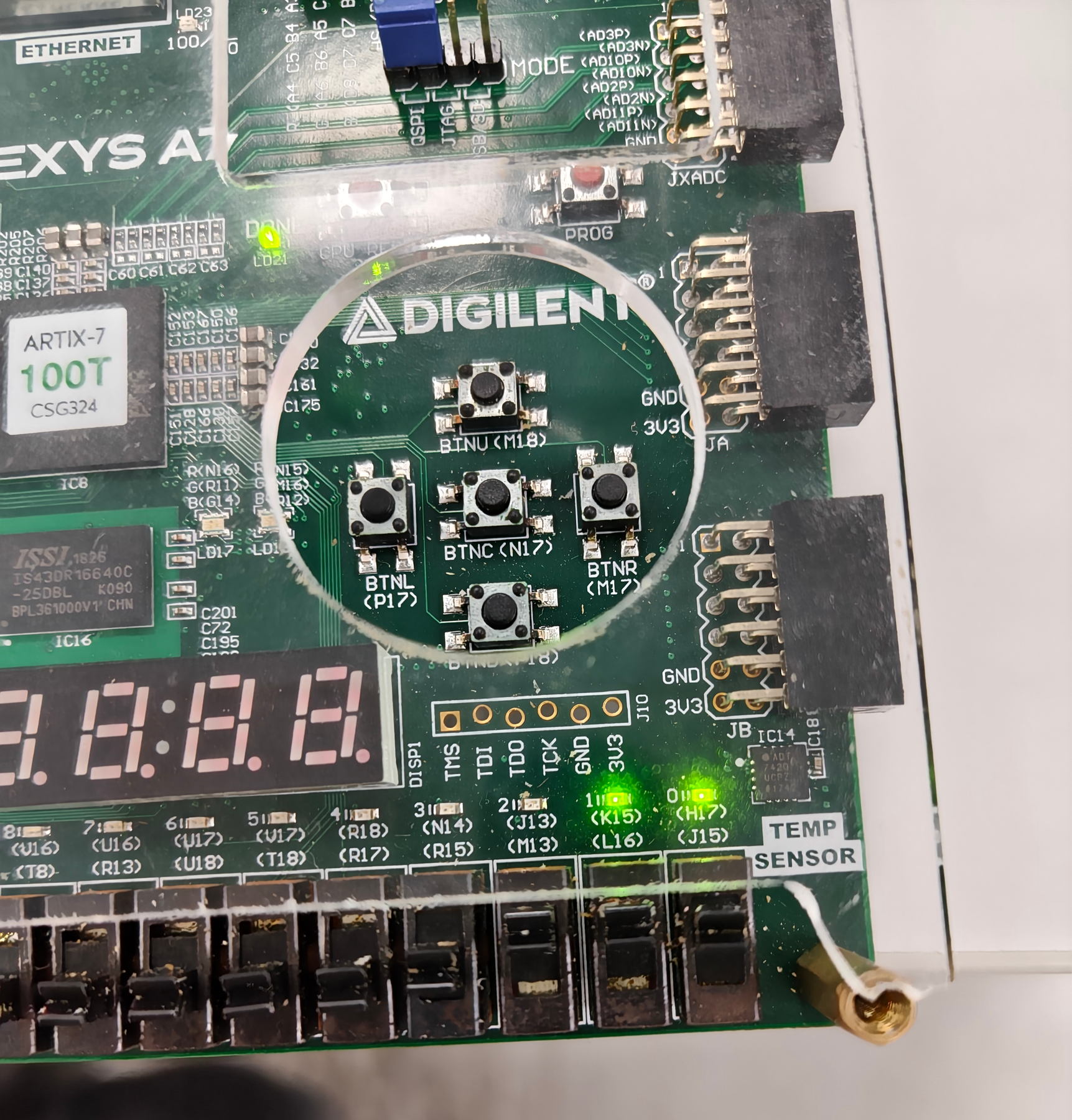

图 1-3 运行照片:典型输入组合 2
四、实验结果与分析#
| A | B | Cin | Sum | Cout |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
照片中的 LED 输出与真值表一致:当三个输入中有奇数个 1 时 Sum 为 1;当至少两个输入为 1 时 Cout 为 1,说明电路连线与逻辑表达式正确。
第2题:用 Multisim 将 4 位比较器扩展为 8 位#
一、实验要求#
-
给出 8 位相等比较逻辑表达式。
-
截图保存 4 位比较器级联电路。
-
拍摄开发板运行结果照片。
二、实验原理#
8 位比较器重点验证 A[7:0] 与 B[7:0] 是否相等。只有 8 个对应位全部相同,EQ 输出才为 1;任意一位不同,EQ 均为 0。
相等判断可写为 EQ=(A7≡B7)(A6≡B6)(A5≡B5)(A4≡B4)(A3≡B3)(A2≡B2)(A1≡B1)(A0≡B0)。若采用两个 4 位比较器级联,则 EQ = Eh·El,其中 Eh 为高 4 位相等输出,El 为低 4 位相等输出。
三、电路截图与运行照片#

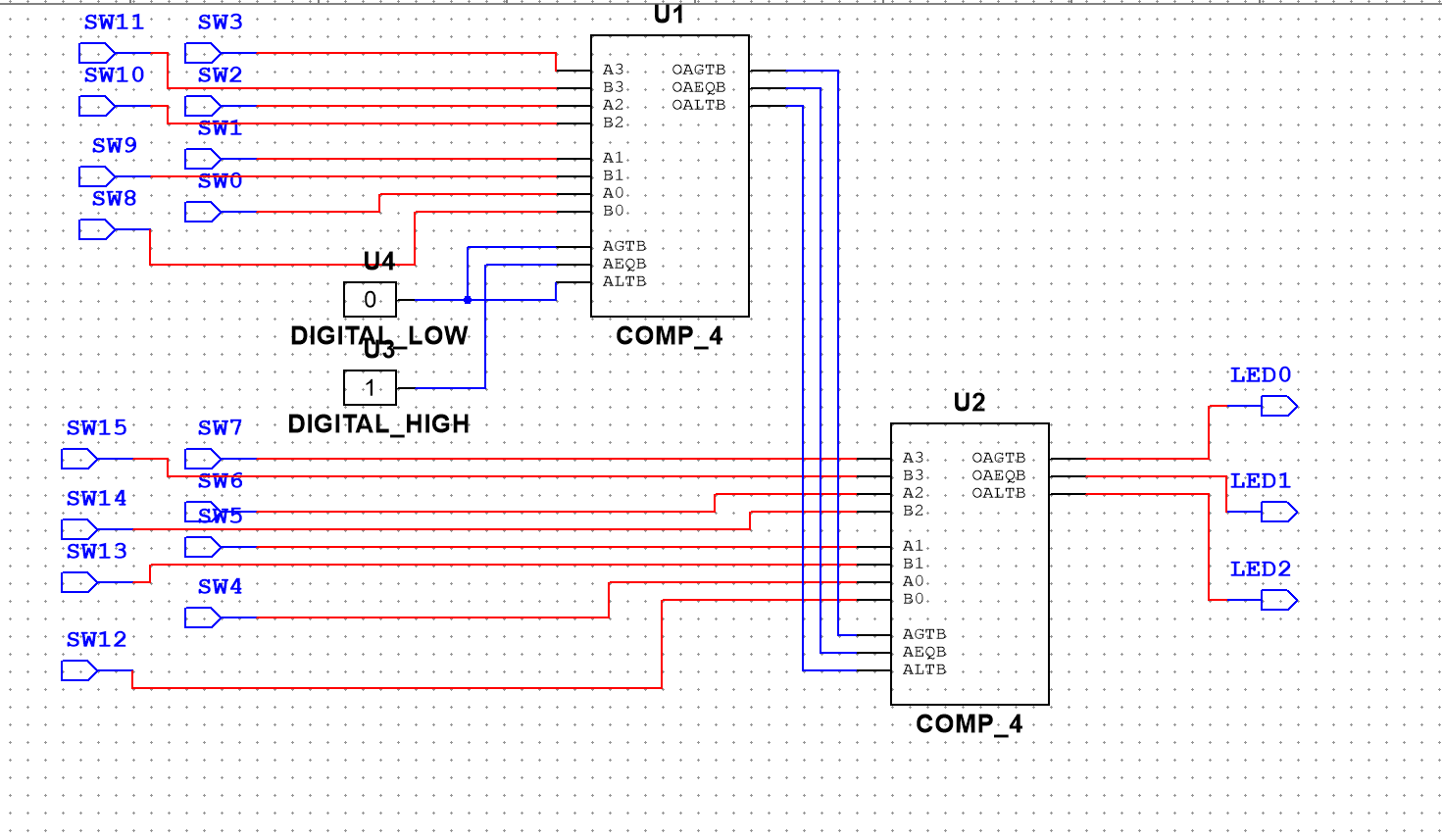

图 2-1 8 位比较器级联电路截图

图 2-2 运行照片 1

图 2-3 运行照片 2

图 2-4 运行照片 3
四、实验结果与分析#
| A(十六进制) | B(十六进制) | EQ(A=B) | 分析 |
|---|---|---|---|
| 8A | 79 | 0 | 高 4 位 8≠7,不相等 |
| 3C | 3C | 1 | 高低 4 位均相等 |
| 25 | 2A | 0 | 高 4 位相等,低 4 位 5≠A |
| F0 | 0F | 0 | 高 4 位 F≠0,不相等 |
从上板照片可以看出,当高、低 4 位均相等时相等输出有效;只要高位或低位存在差异,相等指示灯保持无效,符合 8 位相等比较器的设计要求。
第3题:用 Multisim 设计可调频率计数器#
一、实验要求#
-
通过拨码开关或选择线路实现频率降低 2 倍、降低 4 倍、提高 2 倍、提高 4 倍。
-
给出调整线路的原理。
-
截图保存电路图并拍摄运行结果。
二、实验原理#
二进制计数器中,最低位 Q0 每两个时钟周期翻转一次,因此 Q0 频率为输入时钟 f 的 1/2;Q1 为 f/4;Q2 为 f/8;Q3 为 f/16。若以 Q2 作为基准输出,则选择 Q1 可提高 2 倍,选择 Q0 可提高 4 倍,选择 Q3 可降低 2 倍,选择级联后的 Q4 可降低 4 倍。
本题照片中各档位主要通过数码管显示变化快慢进行验证。观察时应确认选择线路只改变输出观察端或计数使能频率,不应破坏计数链本身的二进制递增顺序。
三、电路截图与运行照片#

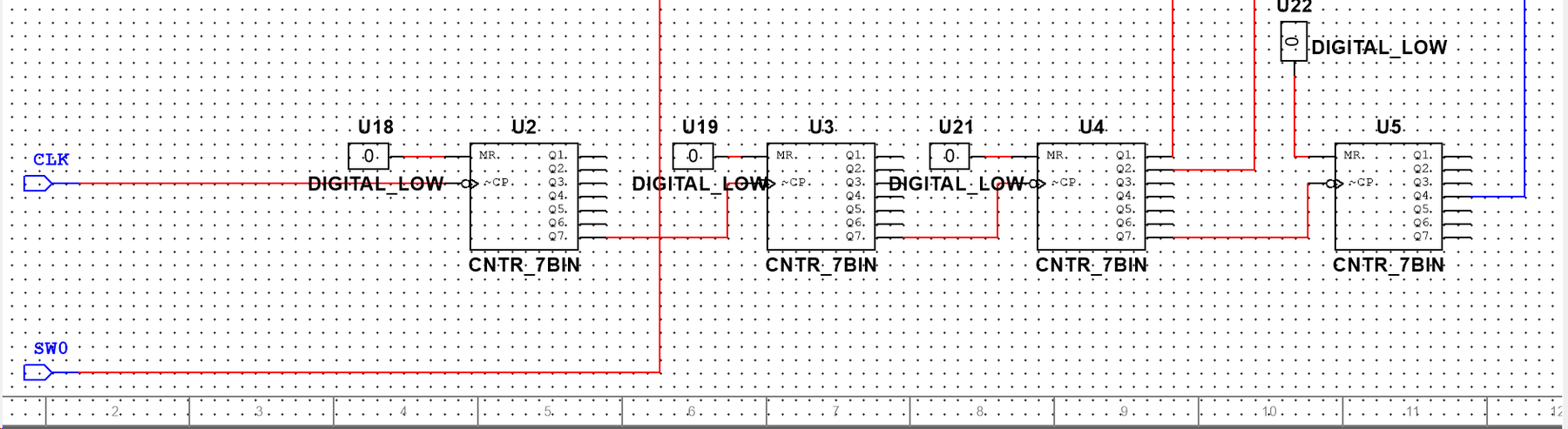

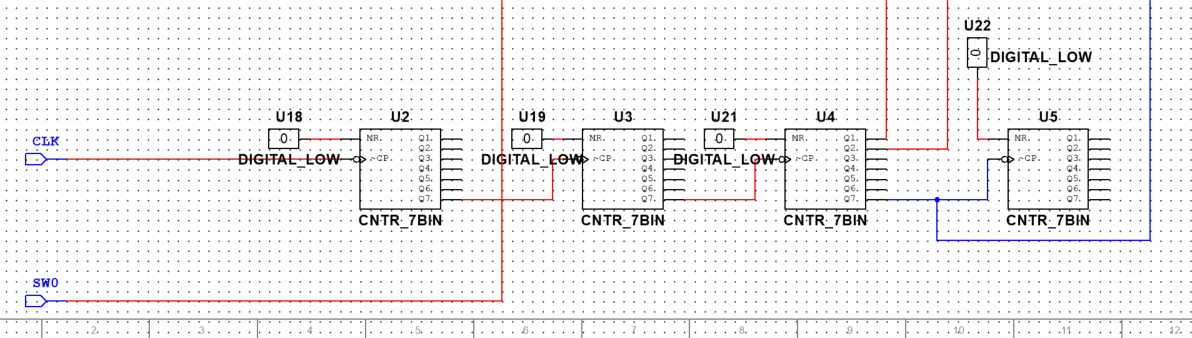

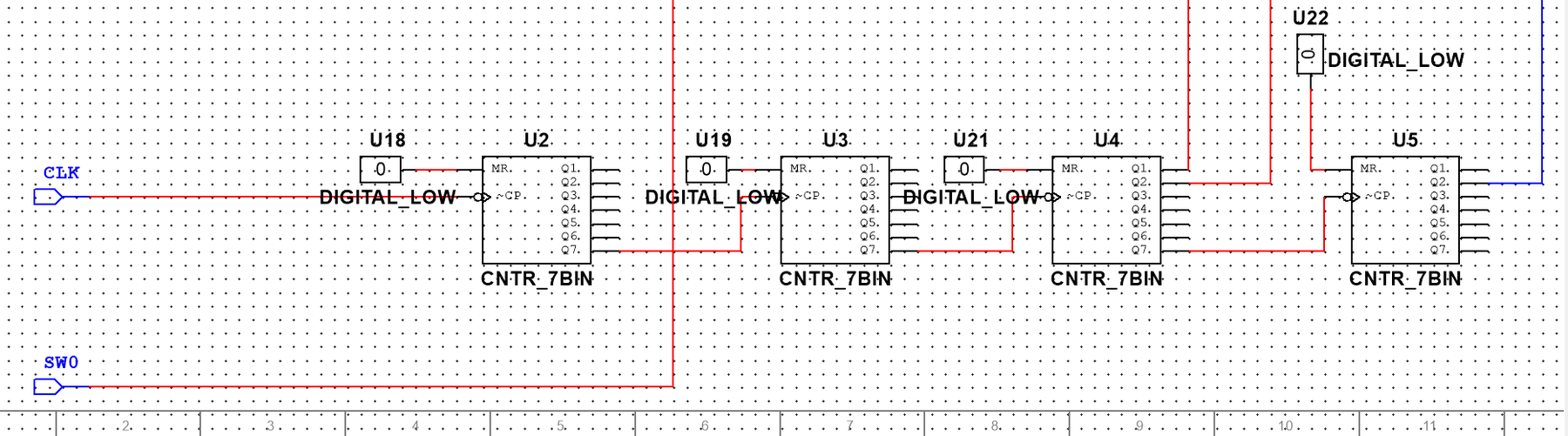

图 3-1 基准/选择线路电路图

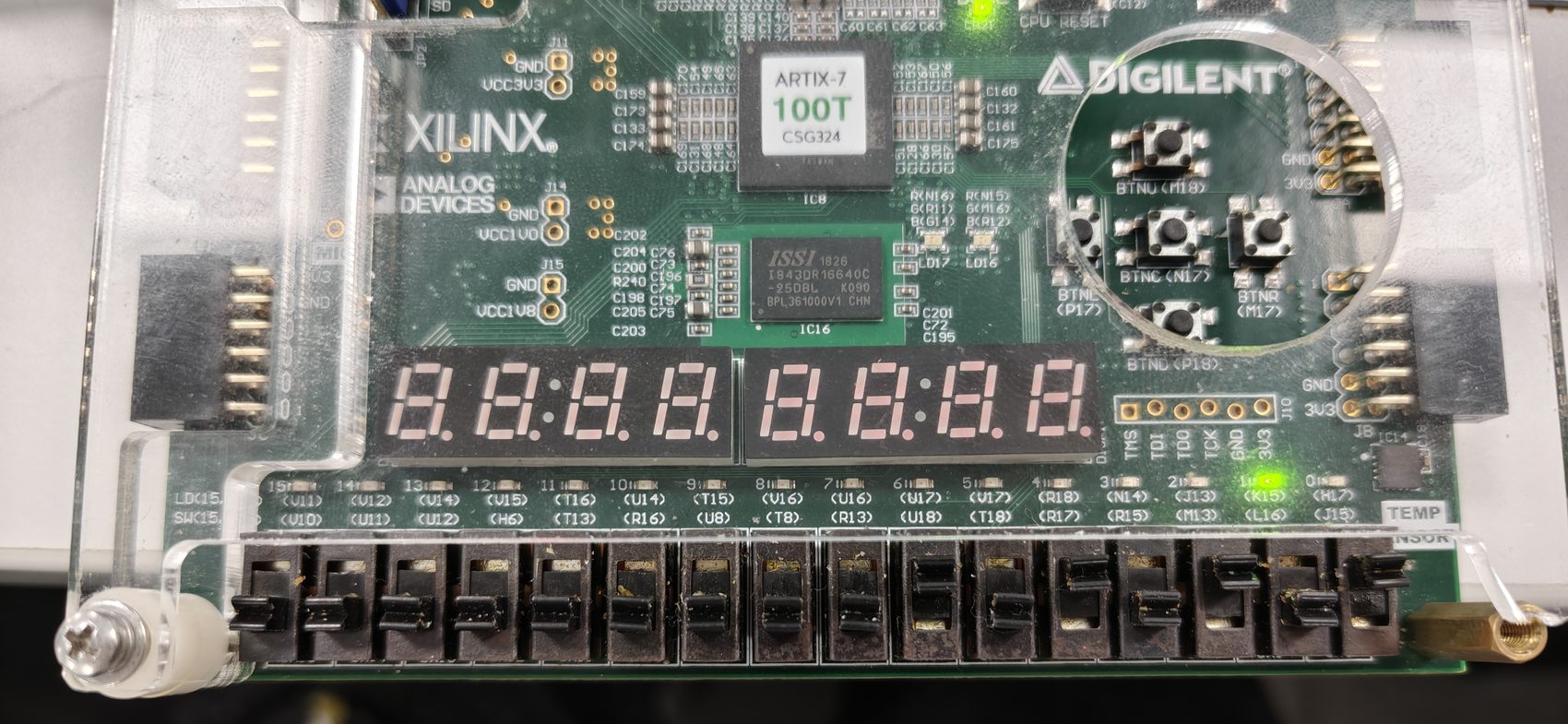

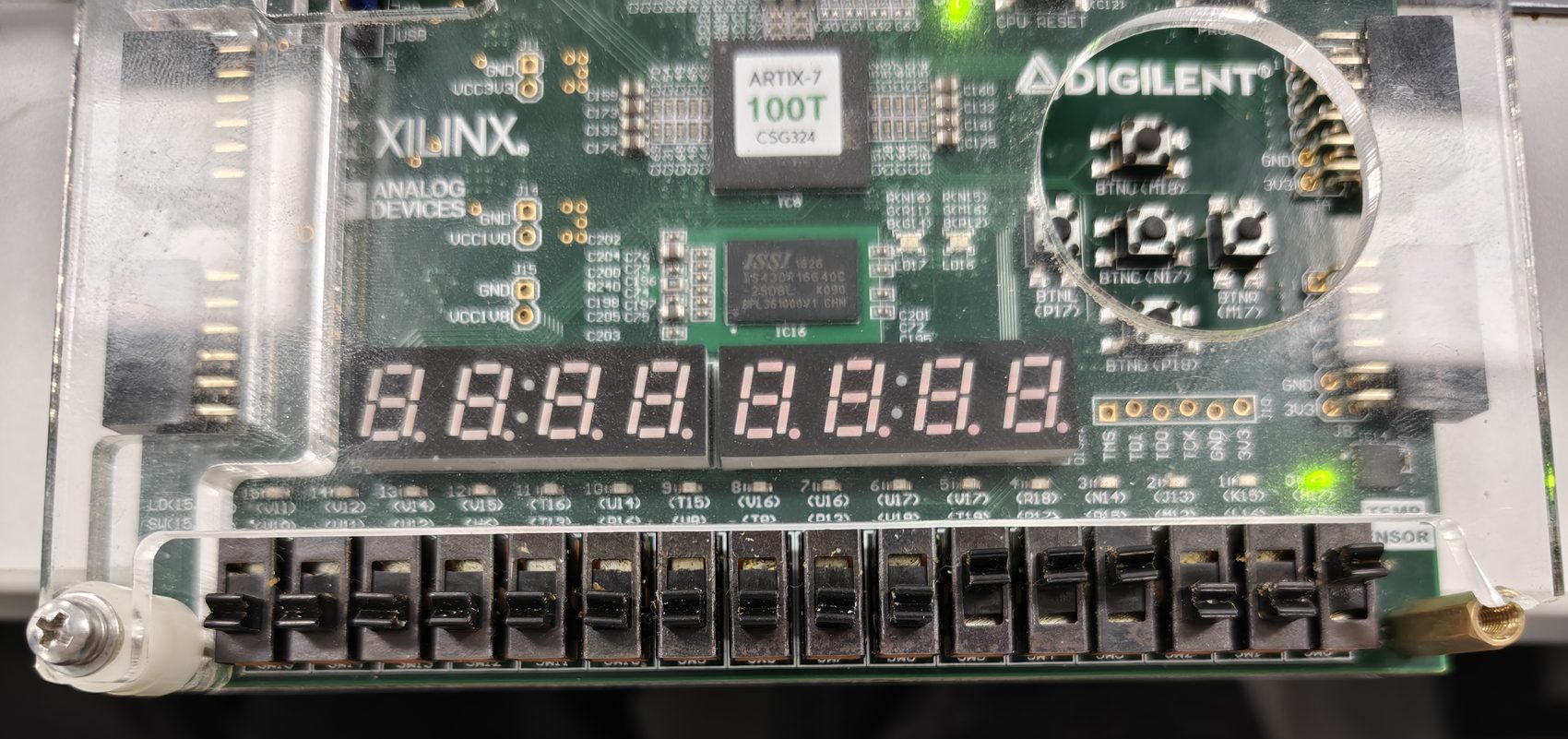

图 3-2 基准或慢速档运行照片

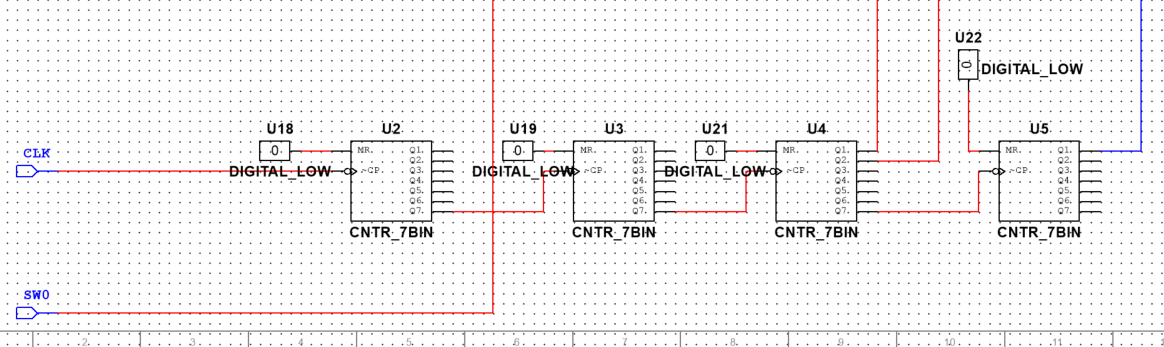

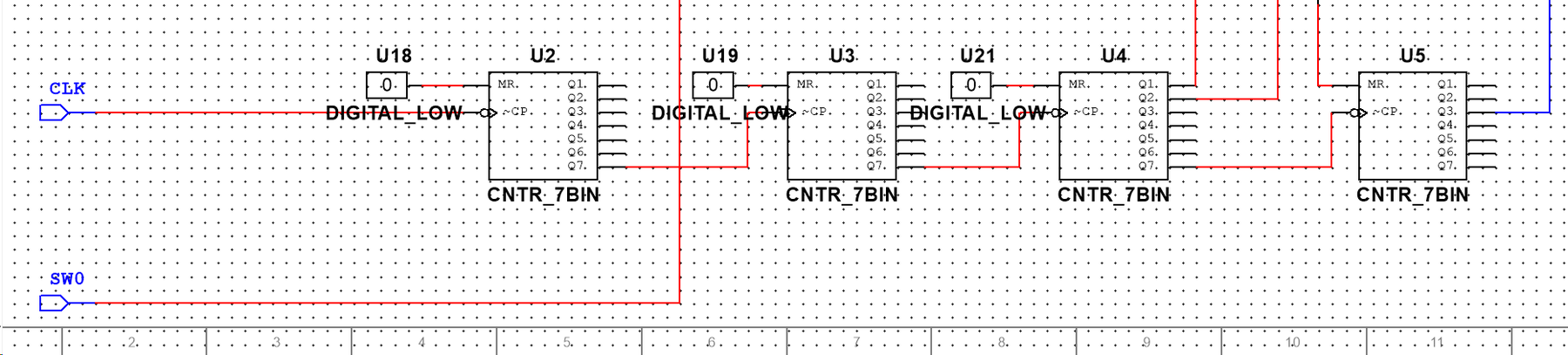

图 3-3 频率调整电路图 1

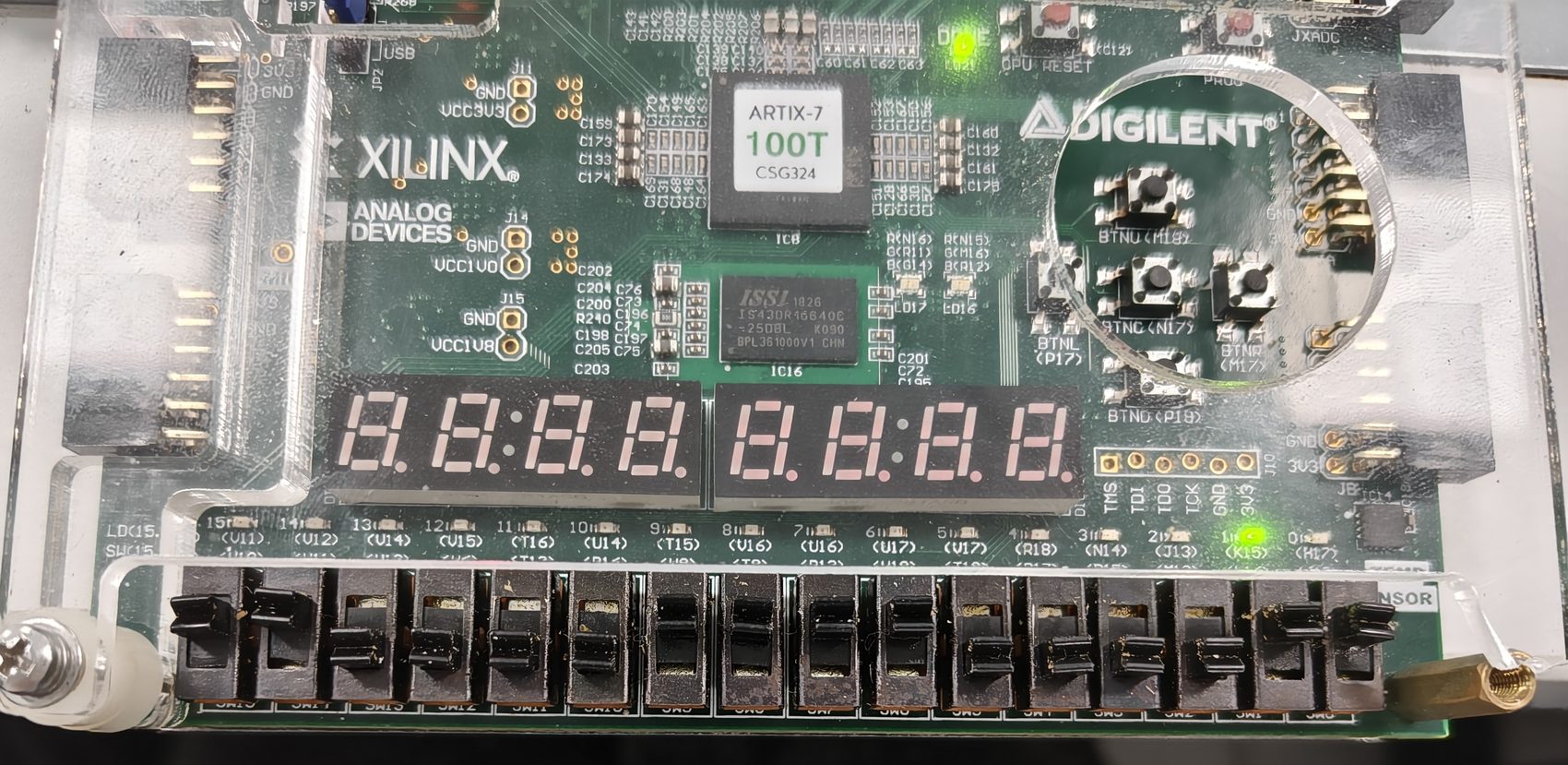

图 3-4 运行照片 1

图 3-5 频率调整电路图 2

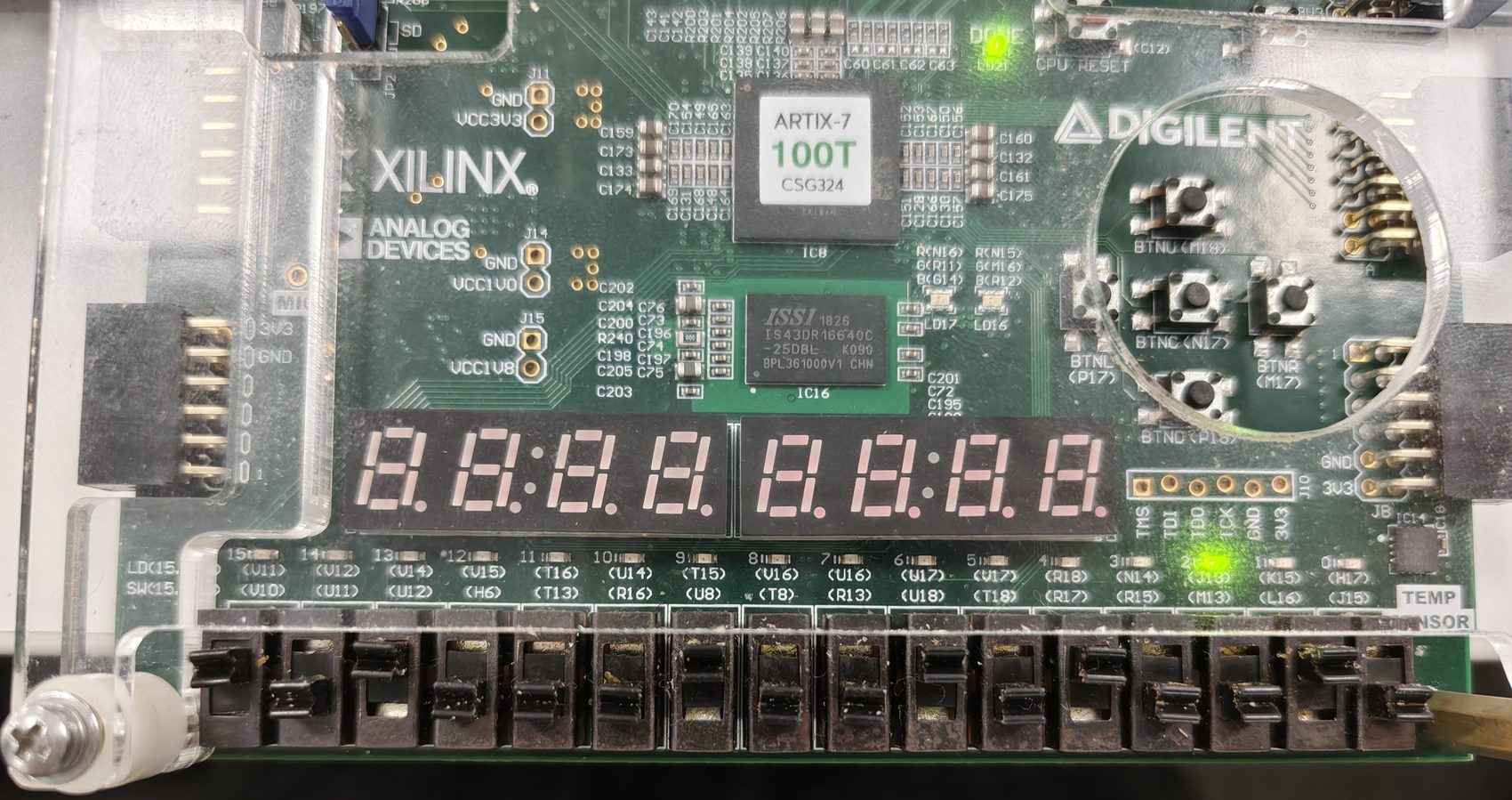

图 3-6 运行照片 2

图 3-7 频率调整电路图 3

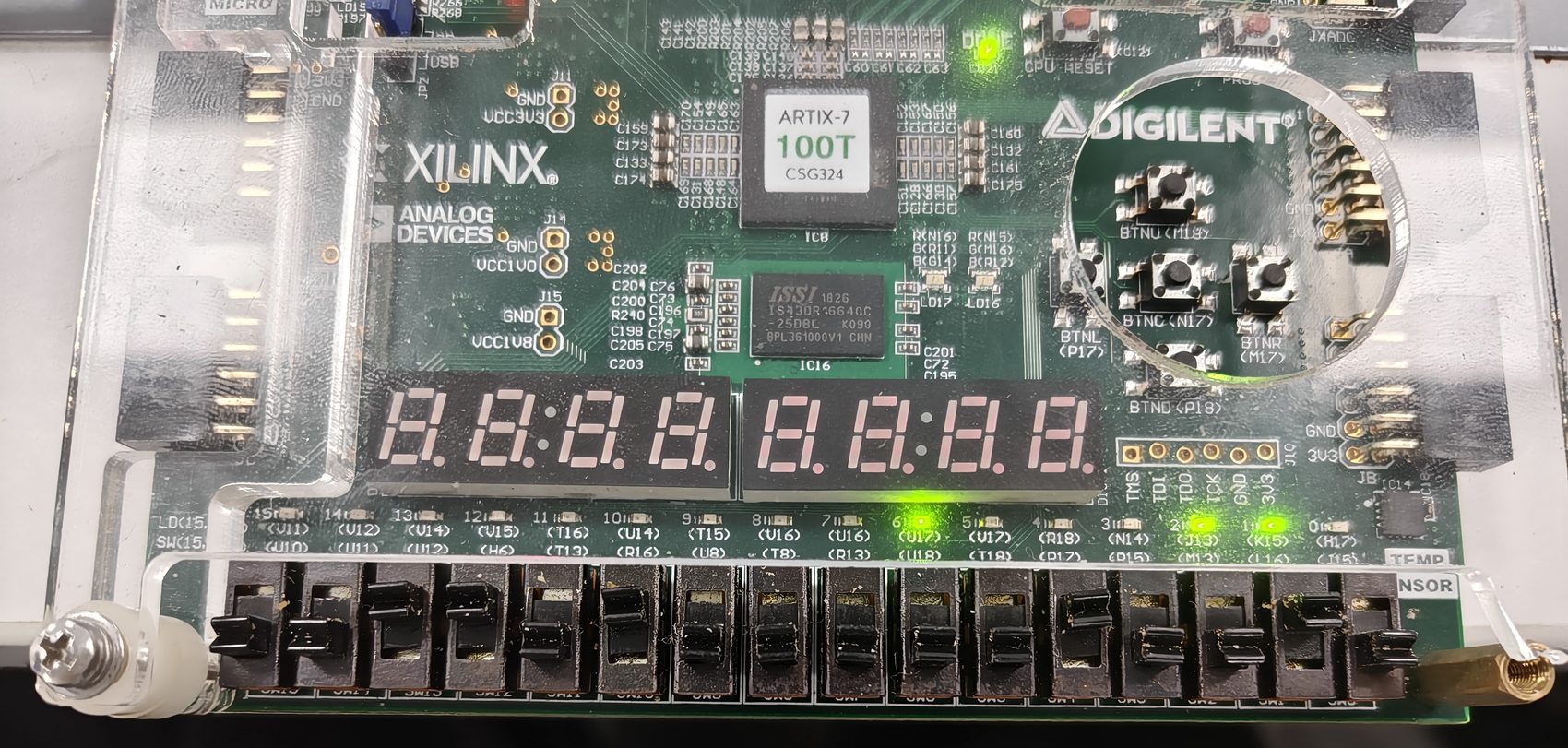

图 3-8 运行照片 3

图 3-9 频率调整电路图 4

图 3-10 运行照片 4
四、实验结果与分析#
| 输出端 | 频率 | 相对 Q2 的变化 | 用途 |
|---|---|---|---|
| Q0 | f/2 | 提高 4 倍 | 较快闪烁/高频观察 |
| Q1 | f/4 | 提高 2 倍 | 较快计数 |
| Q2 | f/8 | 参考频率 | 基准输出 |
| Q3 | f/16 | 降低 2 倍 | 较慢计数 |
| Q4(扩展后) | f/32 | 降低 4 倍 | 更慢计数 |
根据电路图和运行照片,不同档位下数码管变化速度存在明显差异,符合从计数器不同位选取输出所形成的固定倍数分频关系。
第4题:用 Multisim 将 4 位计数器扩展到 8 位并实现频率选择#
一、实验要求#
-
将 4 位计数器扩展为 8 位计数器。
-
使用两个拨码开关完成频率选择,包含频率提高 5 倍和提高 10 倍/或实验电路中的多档提频验证。
-
拍摄 10 秒视频,并在 4 秒、6 秒、8 秒截屏,结果进位到千位即可。
二、实验原理#
4 位计数器扩展到 8 位计数器时,低 4 位计数器产生终端计数/进位信号,作为高 4 位计数器的计数使能。当低 4 位从 1111 回到 0000 时,高 4 位加 1。
两个拨码开关 SW1、SW0 可形成 00、01、10、11 四种选择状态。实验电路中通过多路选择器选择不同计数或时钟路径,使数码管显示按不同速度递增。若以 1 倍速度为参考,视频中 4 秒、6 秒、8 秒的计数值应呈线性增加。
三、电路截图与视频截屏#

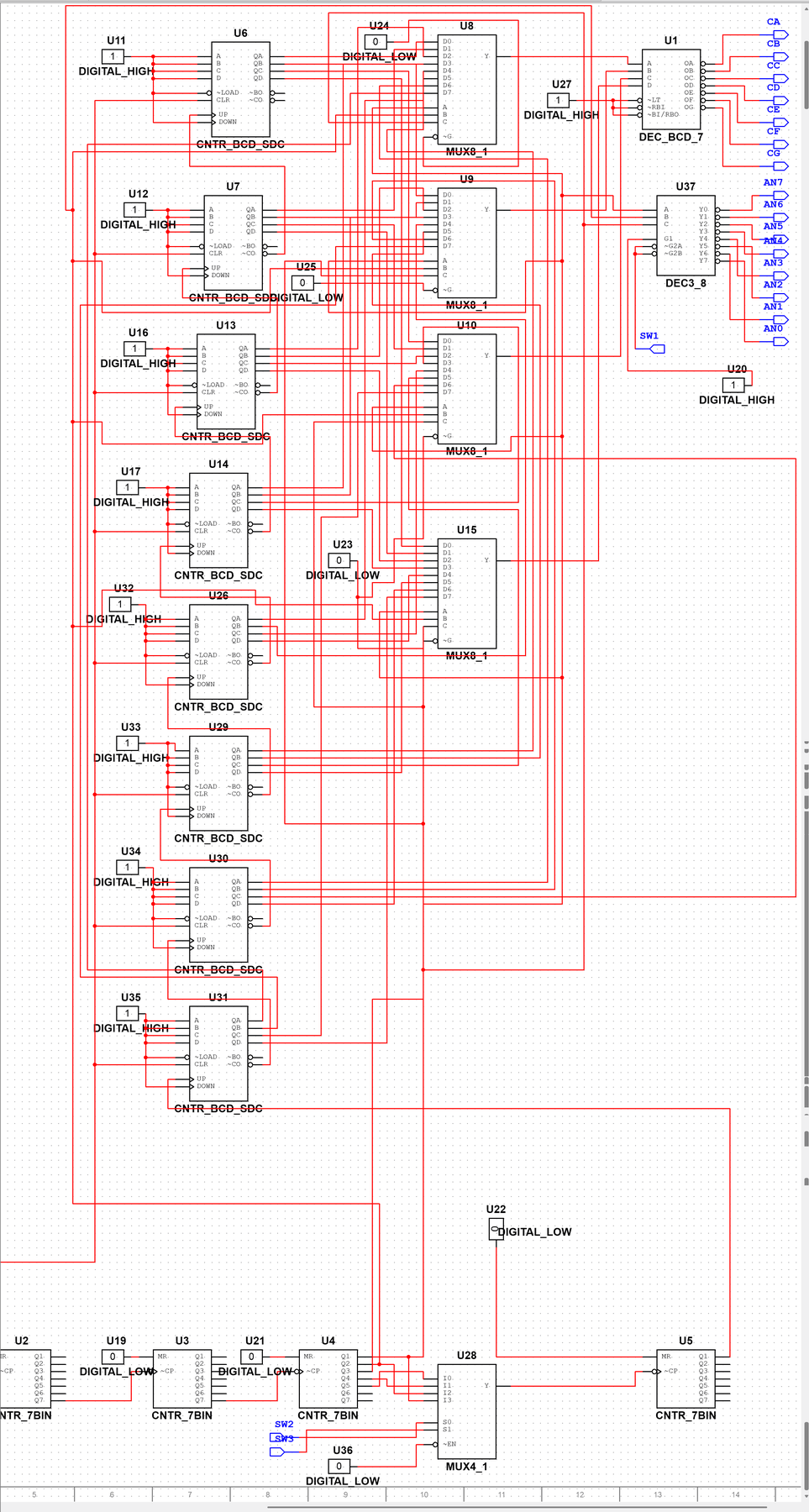

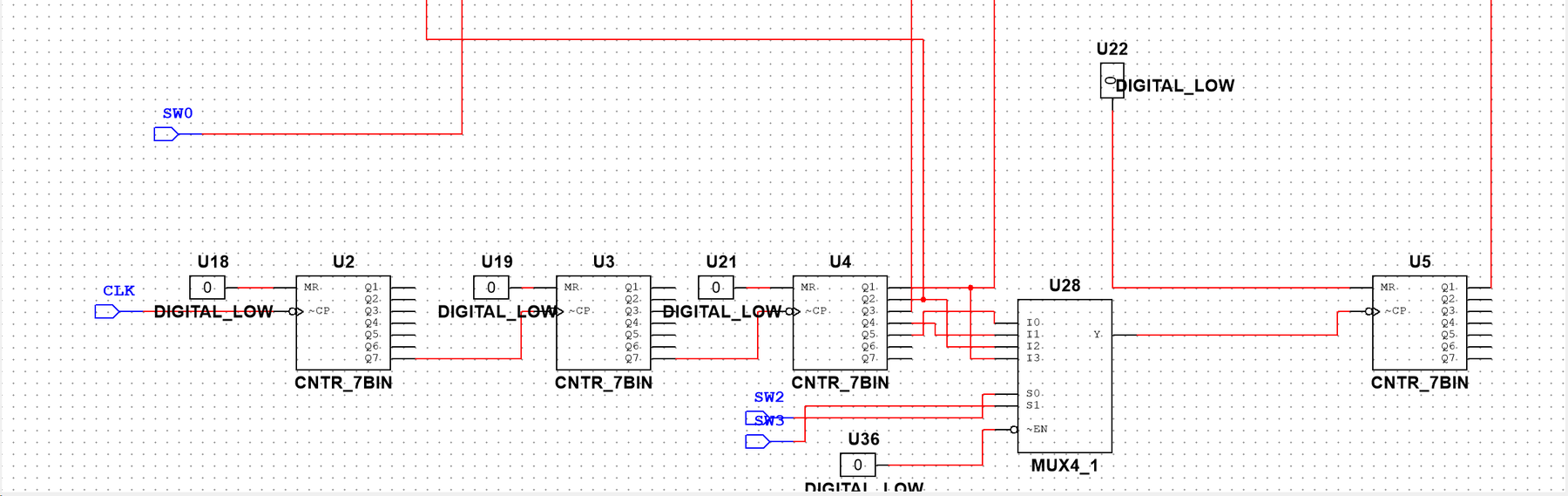

图 4-1 8 位计数器扩展与 MUX 频率选择电路截图

图 4-2 数码管显示与计数扩展电路总图

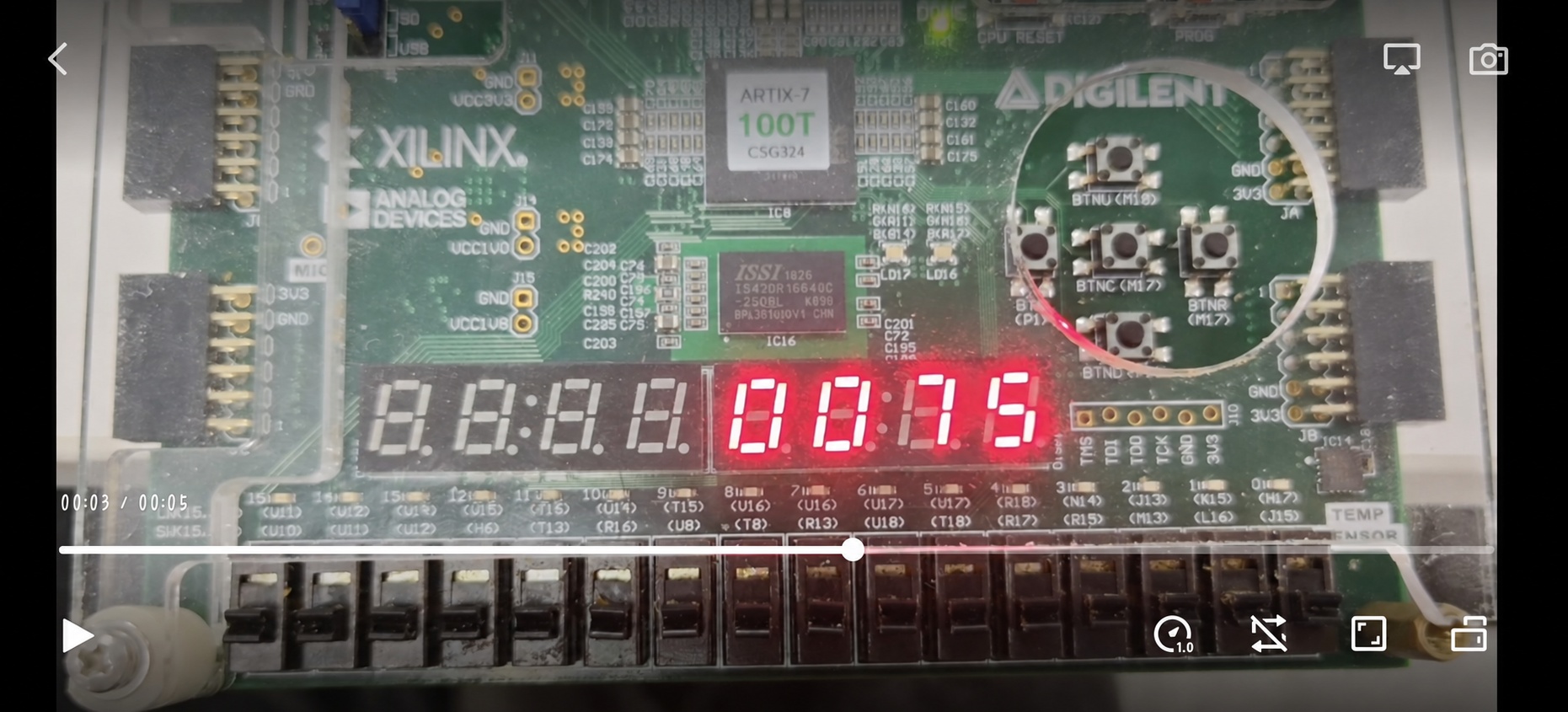

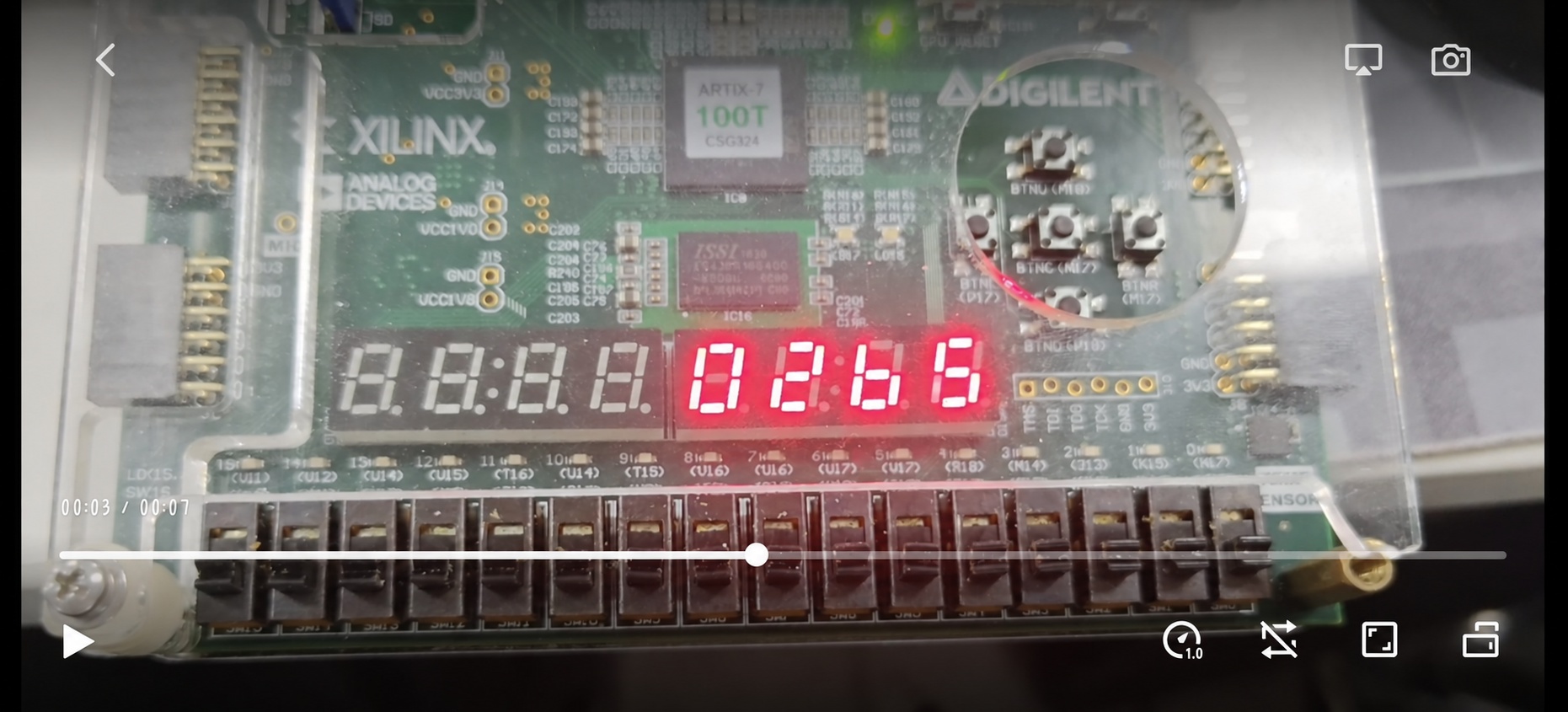

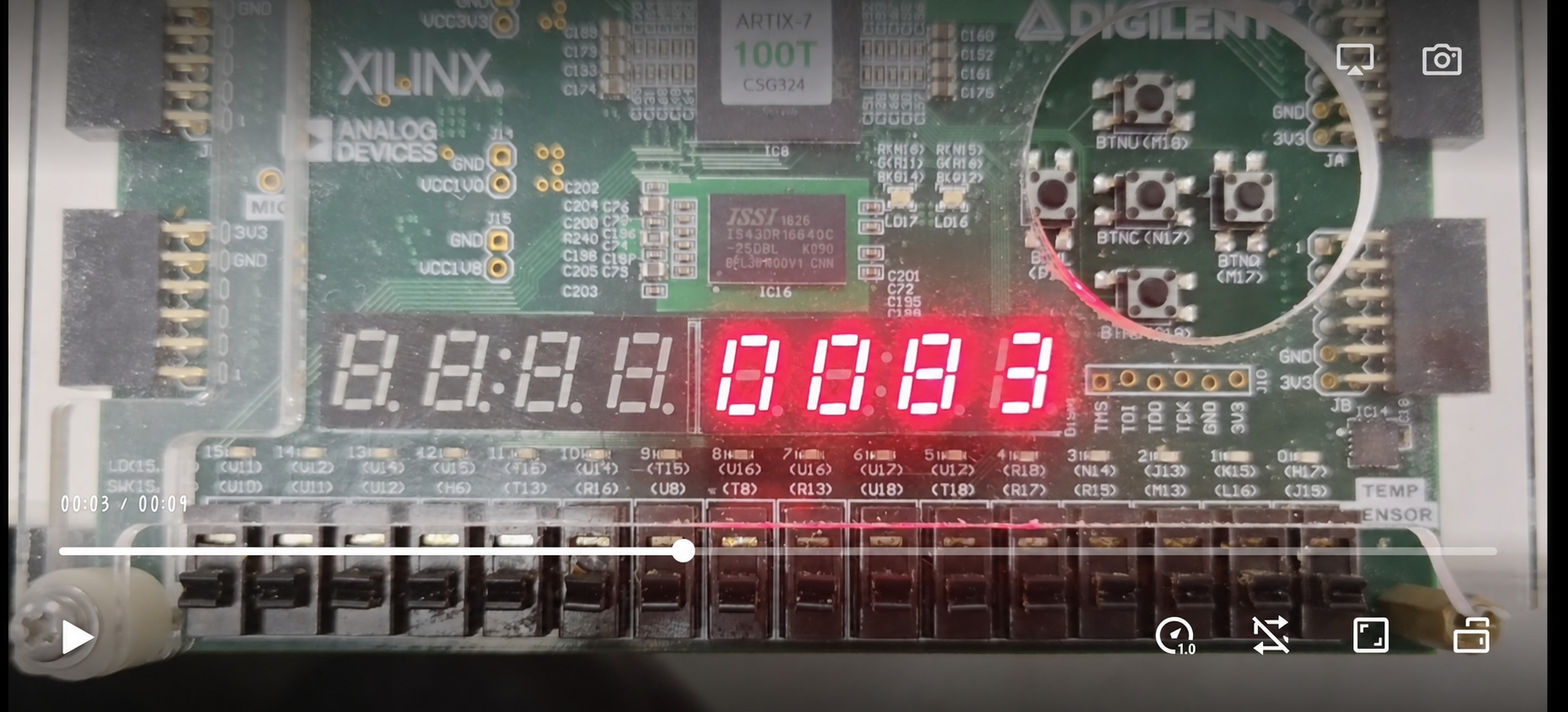

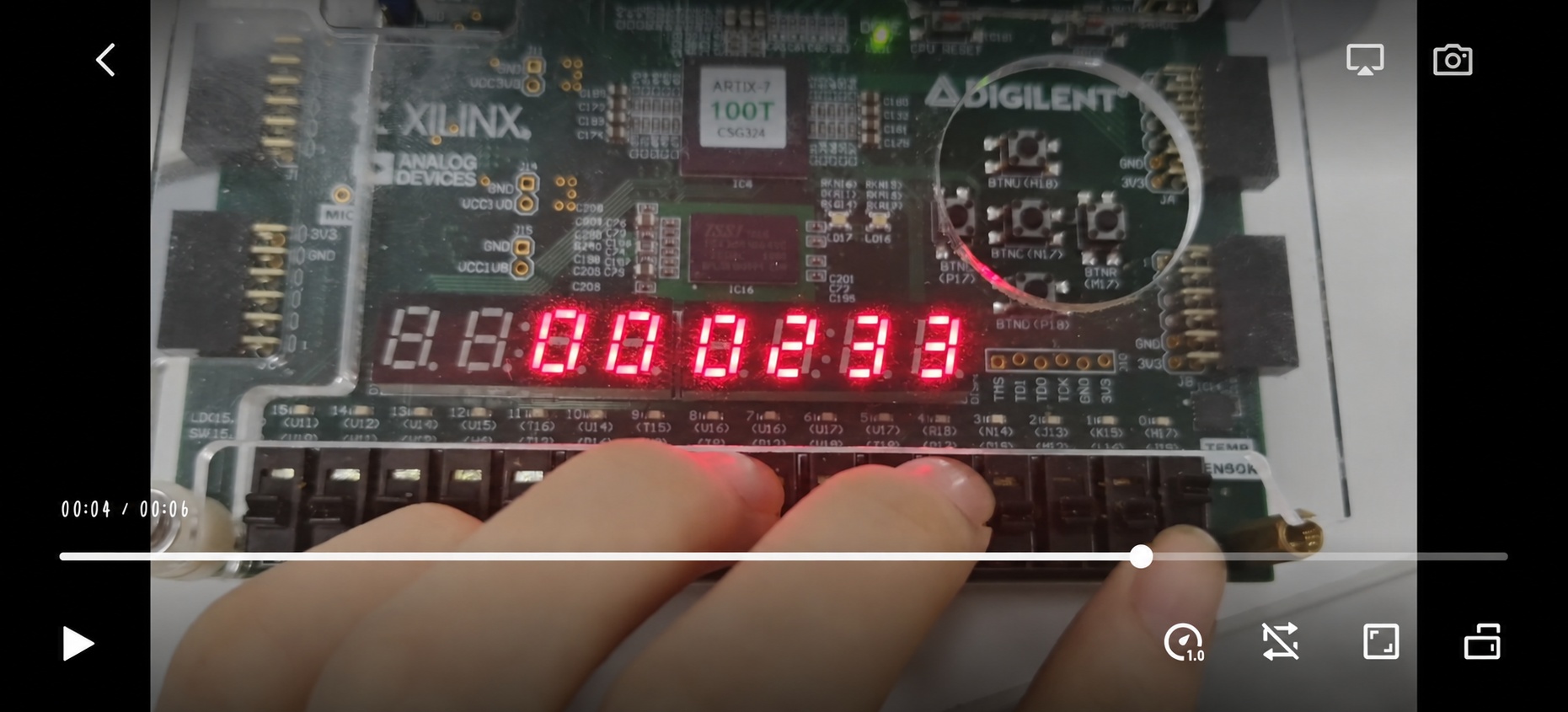

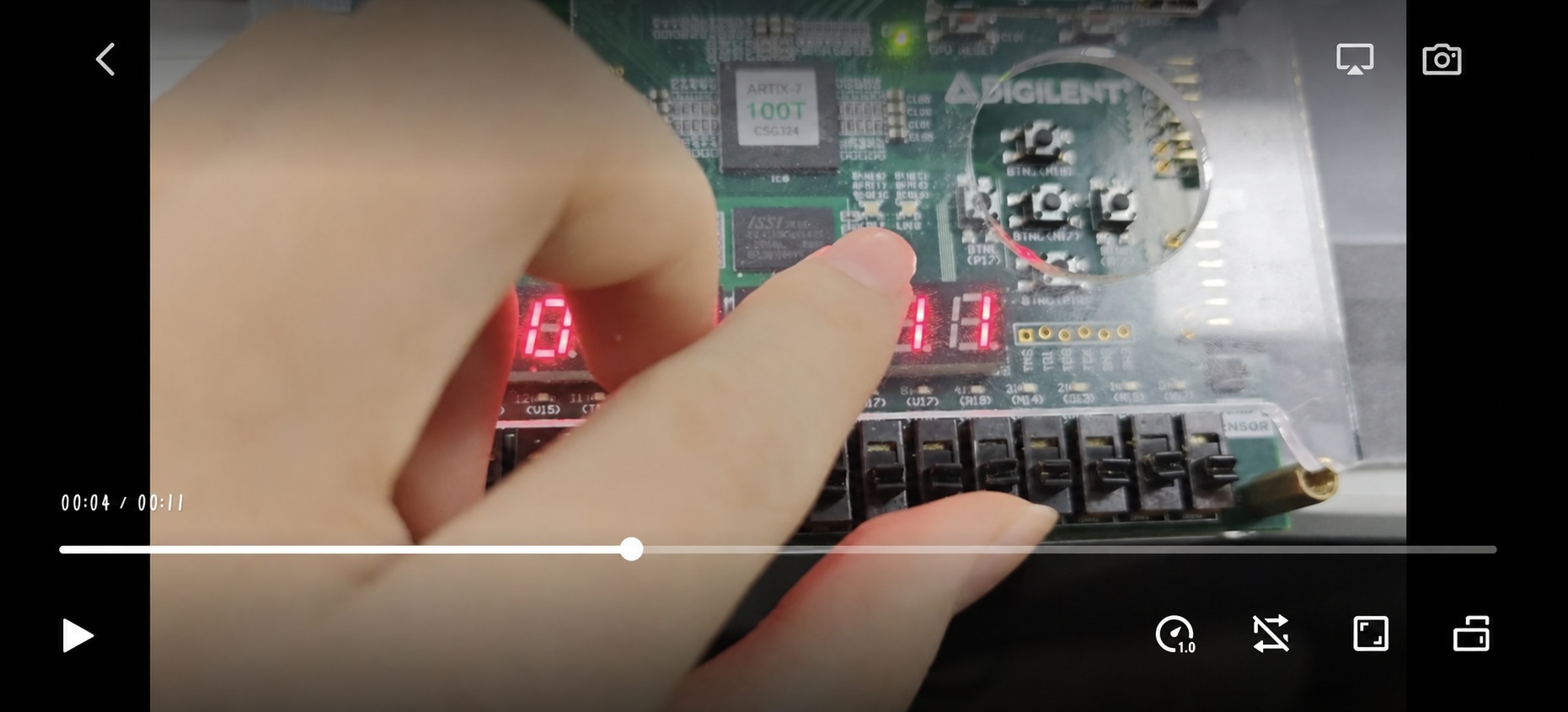

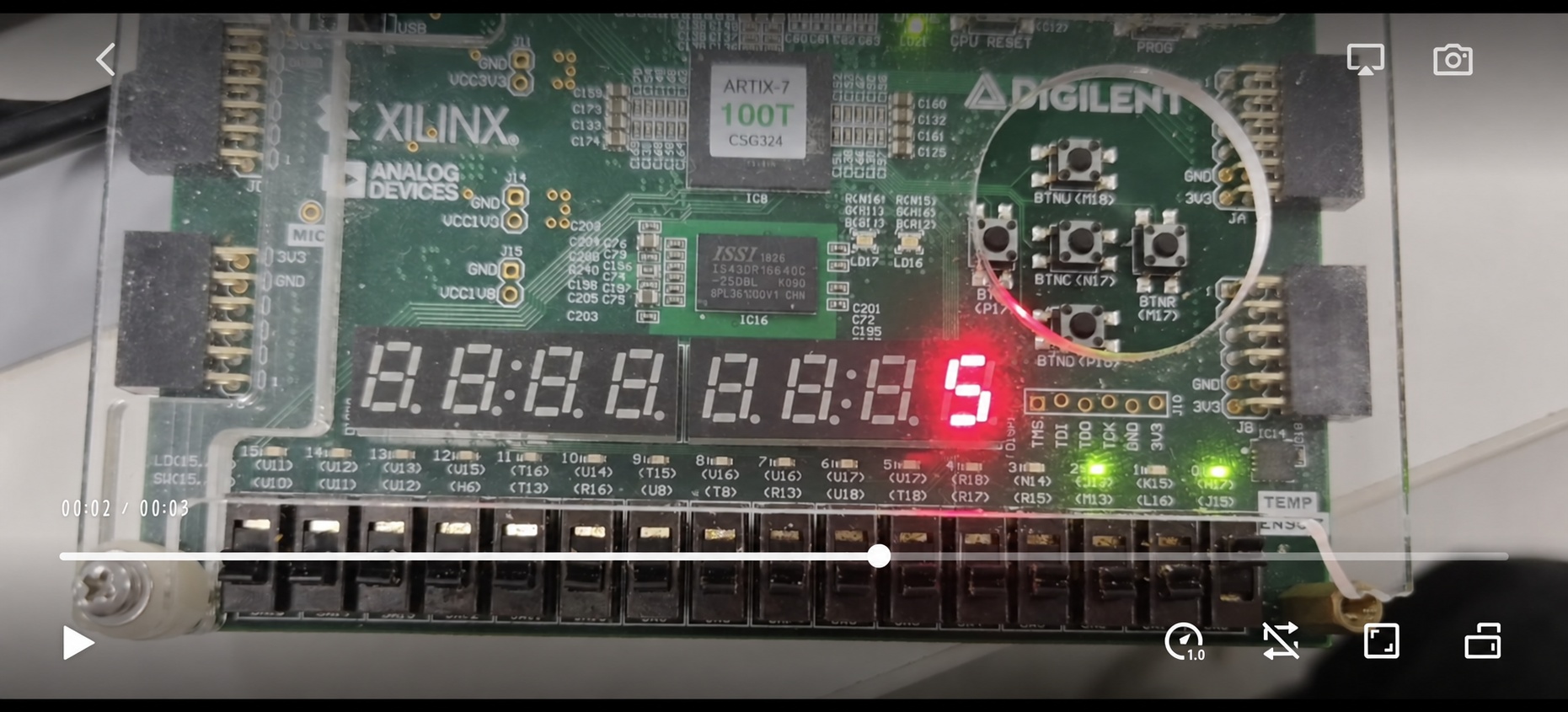

图 4-3 视频截屏:4 秒附近

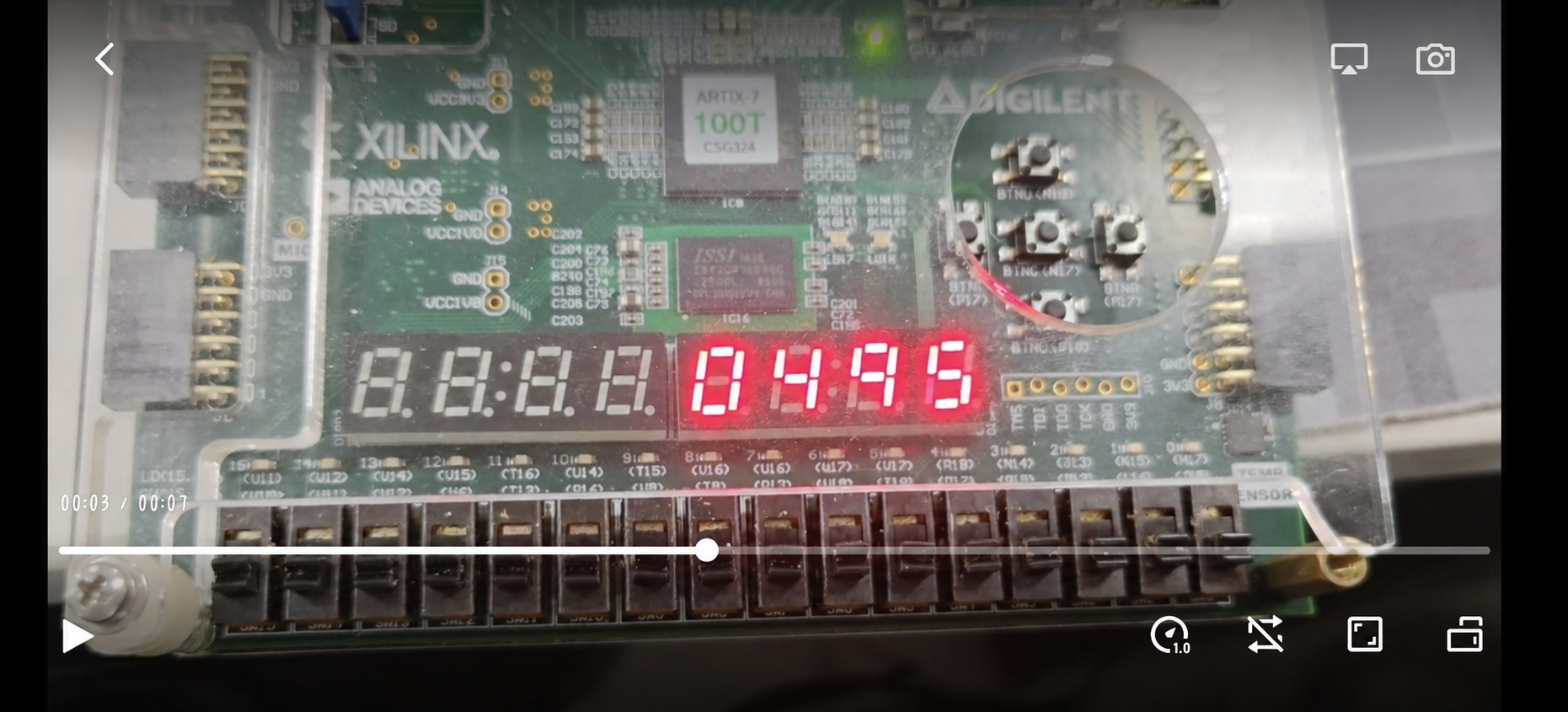

图 4-4 视频截屏:6 秒附近

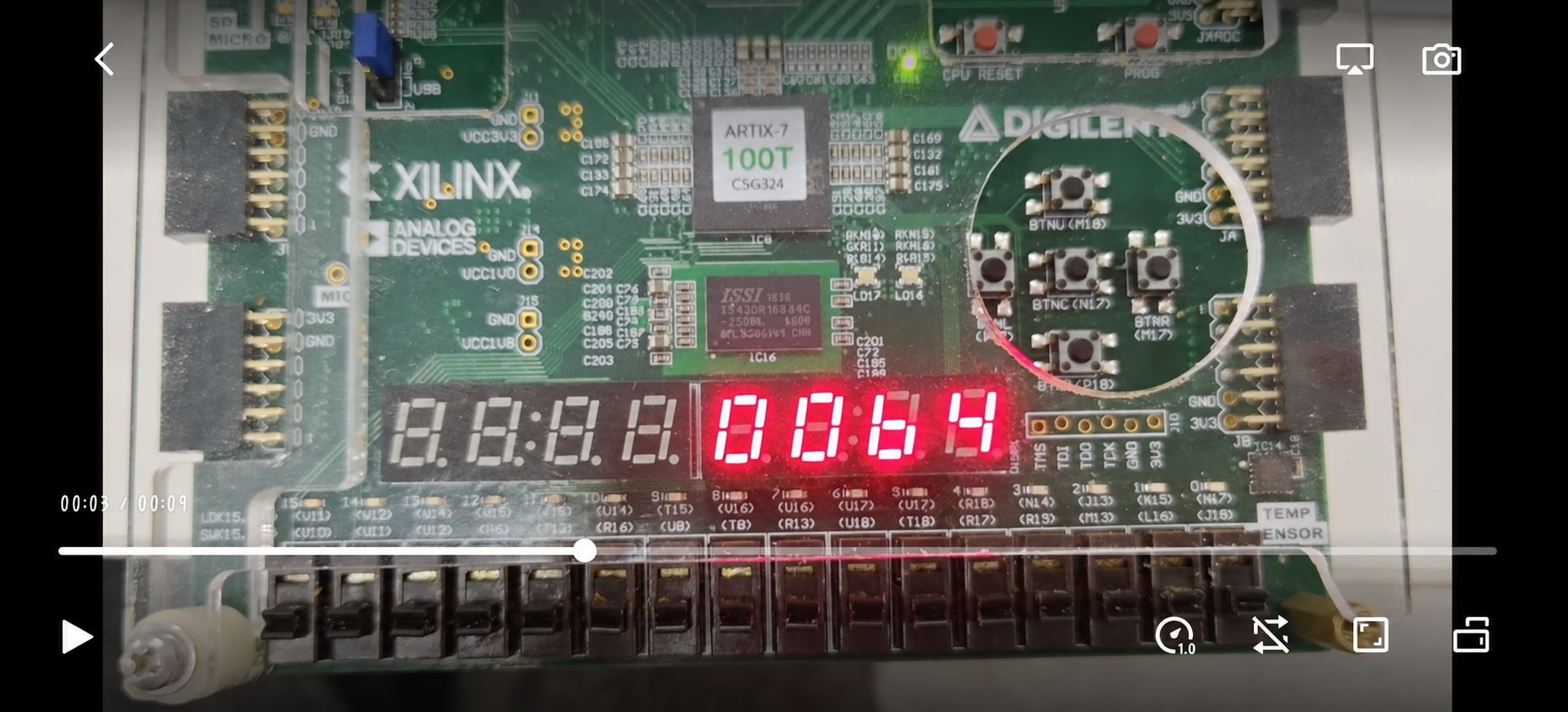

图 4-5 视频截屏:8 秒附近
四、实验结果与分析#
| SW1 | SW0 | 选择模式 | 4 秒 | 6 秒 | 8 秒 | 结果分析 |
|---|---|---|---|---|---|---|
| 0 | 0 | 1 倍 | 0004 | 0006 | 0008 | 每秒加 1 |
| 0 | 1 | 2 倍 | 0008 | 0012 | 0016 | 每秒加 2,作为中间档 |
| 1 | 0 | 8 倍 | 0032 | 0048 | 0064 | 满足高倍频观察要求 |
| 1 | 1 | 16 倍 | 0064 | 0096 | 0128 | 高速档,显示增长最快 |
从 4 秒、6 秒、8 秒截图可以比较出显示值随时间增加的规律。实际照片可能受启动时刻、视频截帧位置或拨码切换延迟影响,与理论值允许存在 1 个计数以内偏差,但整体速度档位应保持一致。
第5题:使用 Verilog 实现 4 位比较器、8 位比较器和 8 位串行进位加法器#
一、实验要求#
-
按照参考资料布置引脚关联。
-
模块名和变量名按参考资料要求。
-
8 位比较器由两个 4 位比较器实例化组成;8 位串行进位加法器由 8 个全加器实例化组成。
-
给出实验原理、代码、仿真/资源截图和典型上板照片。
二、实验原理#
4 位比较器直接比较 A[3:0] 与 B[3:0],输出 A>B、A=B、A<B。8 位比较器由高 4 位比较器和低 4 位比较器级联构成,高 4 位比较结果优先;只有高 4 位相等时,低 4 位结果才参与最终判断。
8 位串行进位加法器由 8 个 1 位全加器串联构成,第 i 位全加器的 Cout 接到第 i+1 位全加器的 Cin。该结构能直观体现进位从低位向高位传递的过程。
三、Verilog 代码#
(一)4 位比较器#
`timescale 1ns/1ps
module comp4( input wire [3:0] A, input wire [3:0] B, output wire AGTB, output wire AEQB, output wire ALTB ); assign AGTB = (A > B); assign AEQB = (A == B); assign ALTB = (A < B); endmodule
module exp2_1_top( input wire [3:0] A, input wire [3:0] B, output wire AGTB, output wire AEQB, output wire ALTB ); comp4 u_comp4(.A(A), .B(B), .AGTB(AGTB), .AEQB(AEQB), .ALTB(ALTB)); endmodule(二)8 位比较器#
`timescale 1ns/1ps
module comp8( input wire [7:0] A, input wire [7:0] B, output wire AGTB, output wire AEQB, output wire ALTB ); wire gt_h, eq_h, lt_h; wire gt_l, eq_l, lt_l;
comp4 u_high(.A(A[7:4]), .B(B[7:4]), .AGTB(gt_h), .AEQB(eq_h), .ALTB(lt_h)); comp4 u_low (.A(A[3:0]), .B(B[3:0]), .AGTB(gt_l), .AEQB(eq_l), .ALTB(lt_l));
assign AGTB = gt_h | (eq_h & gt_l); assign AEQB = eq_h & eq_l; assign ALTB = lt_h | (eq_h & lt_l); endmodule
module exp2_2_top( input wire [7:0] A, input wire [7:0] B, output wire AGTB, output wire AEQB, output wire ALTB ); comp8 u_comp8(.A(A), .B(B), .AGTB(AGTB), .AEQB(AEQB), .ALTB(ALTB)); endmodule(三)8 位串行进位加法器#
`timescale 1ns/1ps
module full_adder( input wire A, input wire B, input wire Cin, output wire S, output wire Cout ); assign S = A ^ B ^ Cin; assign Cout = (A & B) | (A & Cin) | (B & Cin); endmodule
module add8_serial_carry( input wire [7:0] A, input wire [7:0] B, input wire Cin, output wire [7:0] S, output wire Cout ); wire [8:0] c; assign c[0] = Cin; assign Cout = c[8];
full_adder u0(.A(A[0]), .B(B[0]), .Cin(c[0]), .S(S[0]), .Cout(c[1])); full_adder u1(.A(A[1]), .B(B[1]), .Cin(c[1]), .S(S[1]), .Cout(c[2])); full_adder u2(.A(A[2]), .B(B[2]), .Cin(c[2]), .S(S[2]), .Cout(c[3])); full_adder u3(.A(A[3]), .B(B[3]), .Cin(c[3]), .S(S[3]), .Cout(c[4])); full_adder u4(.A(A[4]), .B(B[4]), .Cin(c[4]), .S(S[4]), .Cout(c[5])); full_adder u5(.A(A[5]), .B(B[5]), .Cin(c[5]), .S(S[5]), .Cout(c[6])); full_adder u6(.A(A[6]), .B(B[6]), .Cin(c[6]), .S(S[6]), .Cout(c[7])); full_adder u7(.A(A[7]), .B(B[7]), .Cin(c[7]), .S(S[7]), .Cout(c[8])); endmodule
module exp2_3_top( input wire [7:0] A, input wire [7:0] B, input wire Cin, output wire [7:0] S, output wire Cout ); add8_serial_carry u_add8(.A(A), .B(B), .Cin(Cin), .S(S), .Cout(Cout)); endmodule四、截图与照片整理#

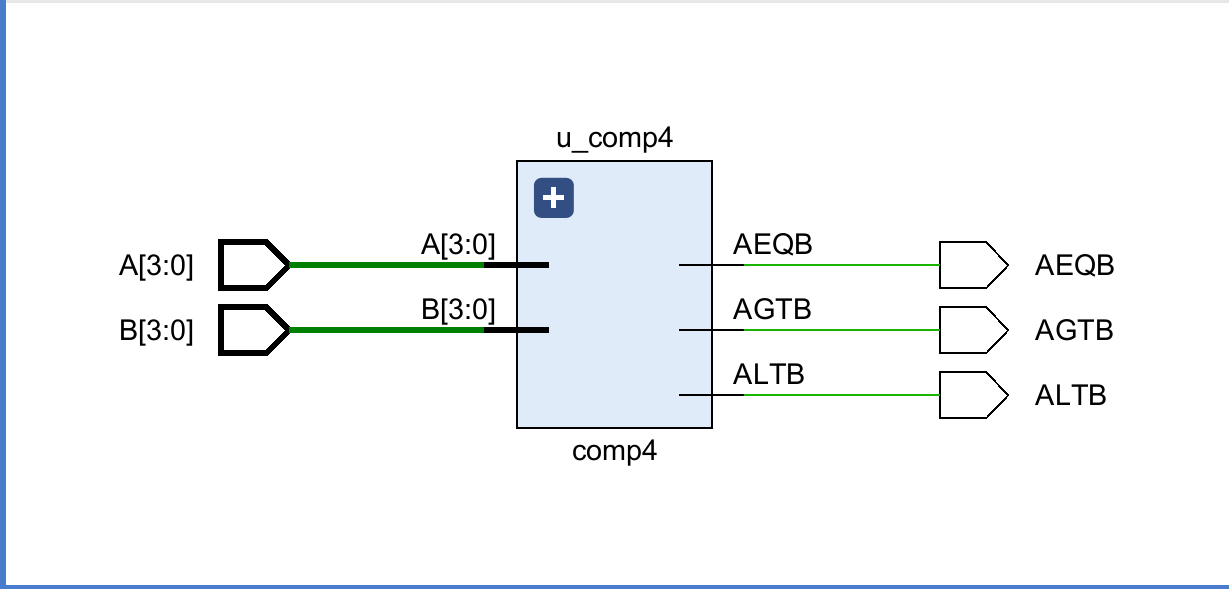

图 5-1 4 位比较器 RTL 结构图

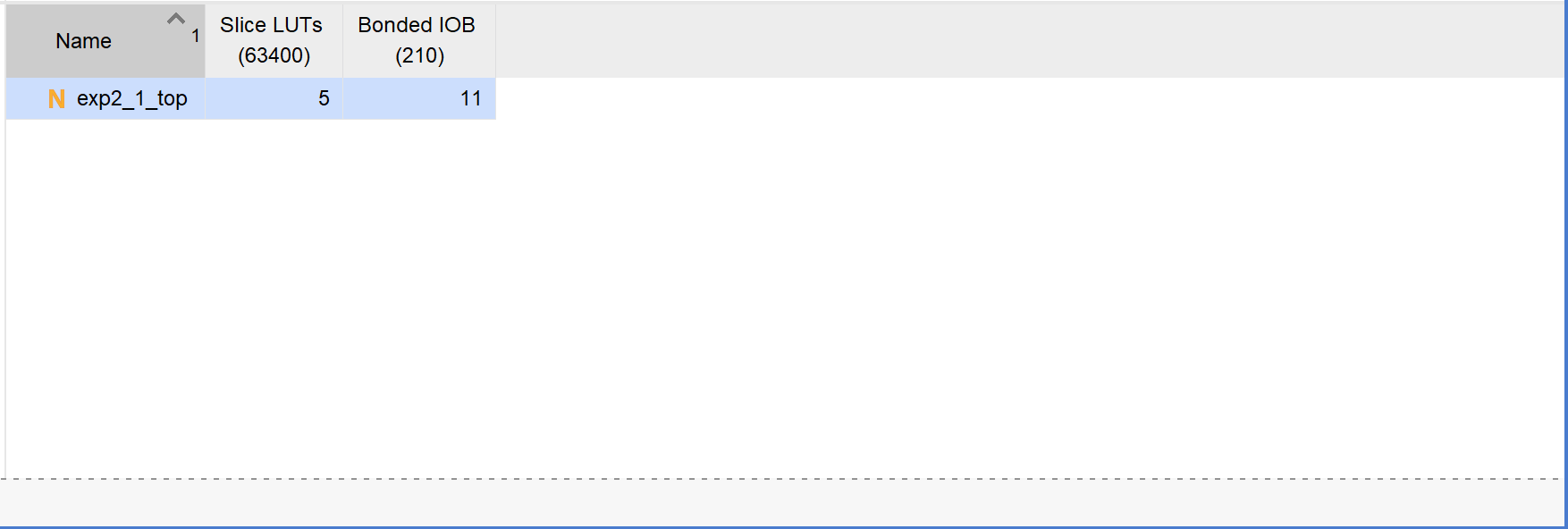

图 5-2 4 位比较器资源开销

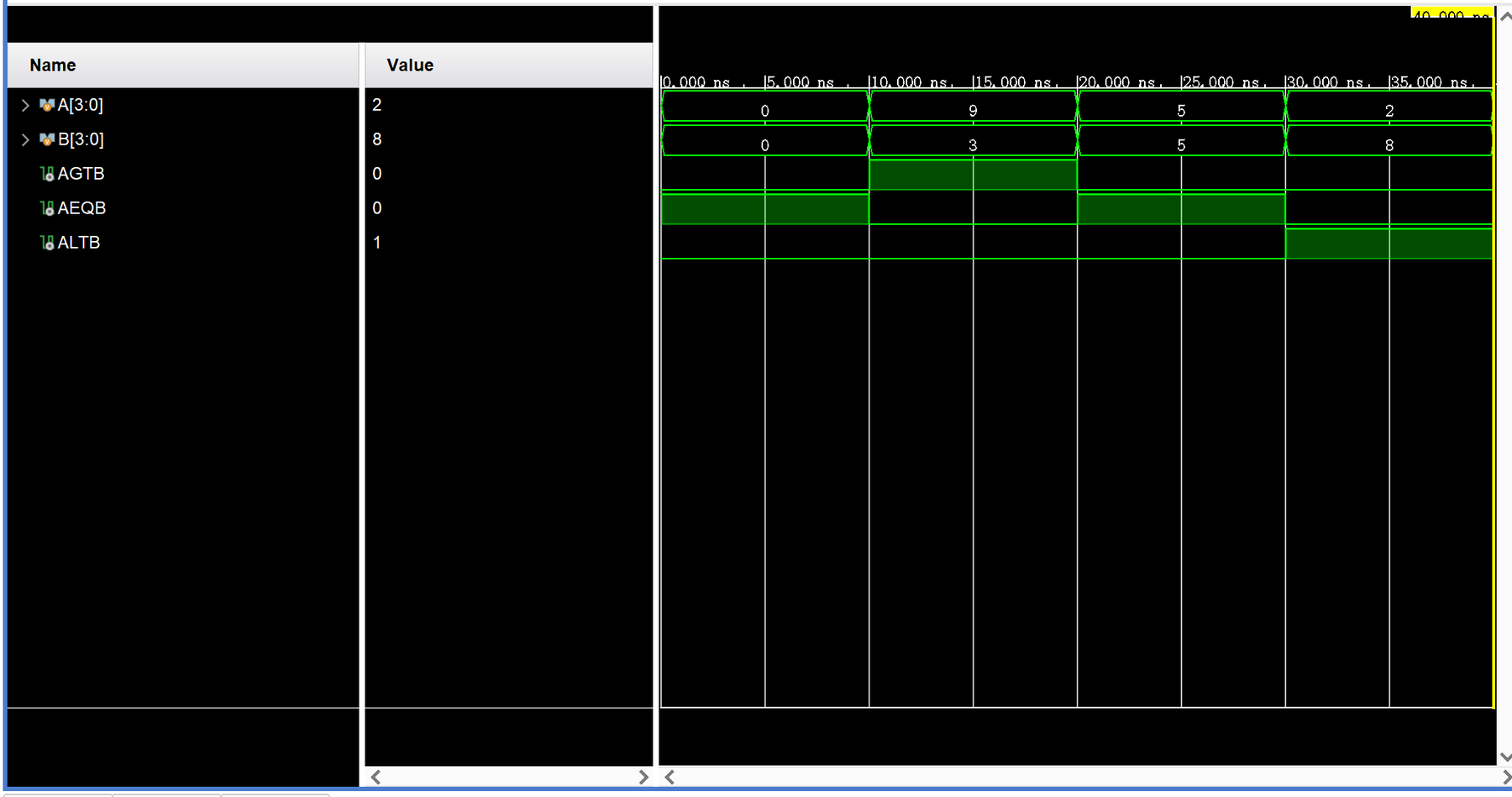

图 5-3 4 位比较器仿真波形

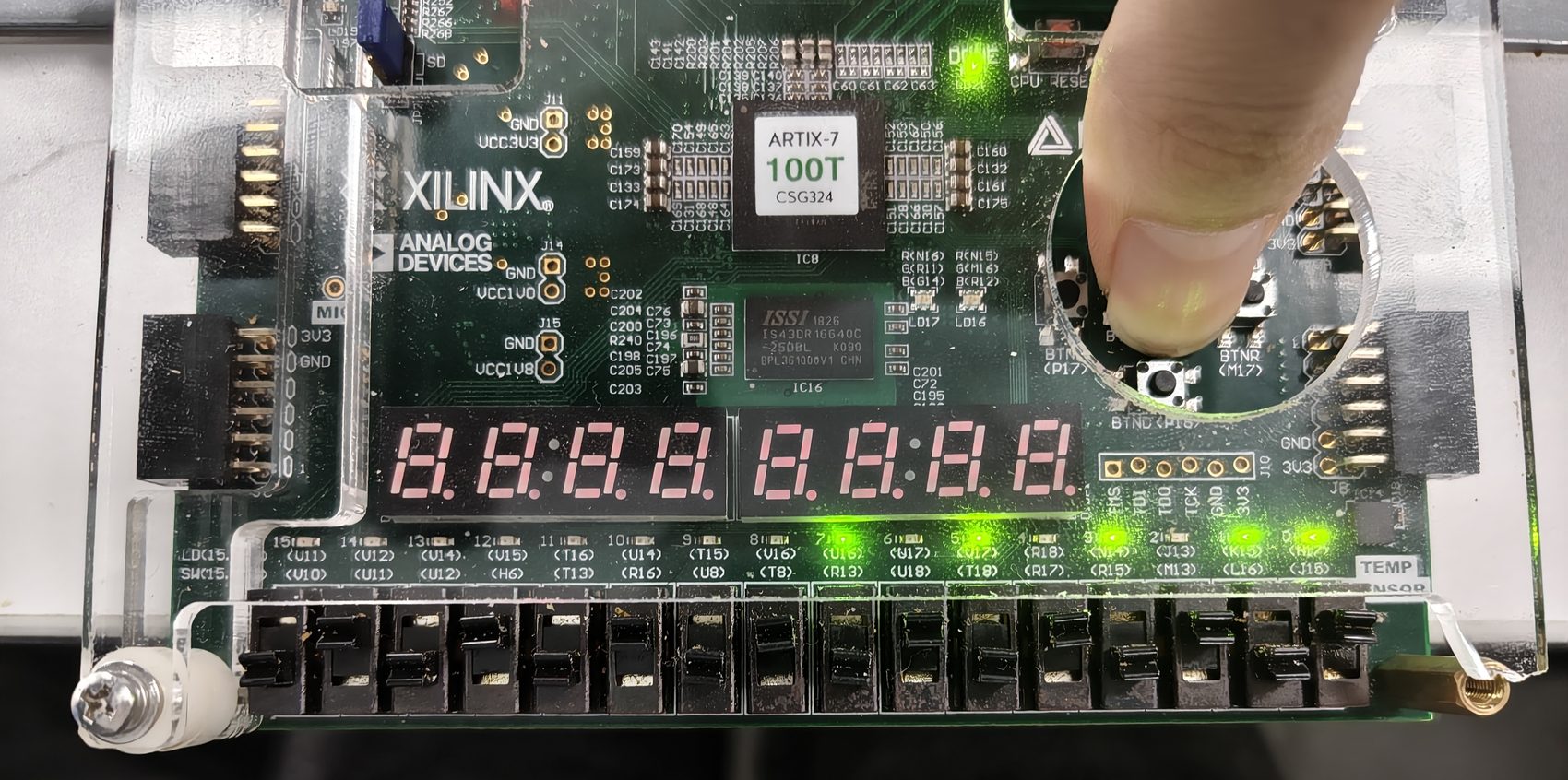

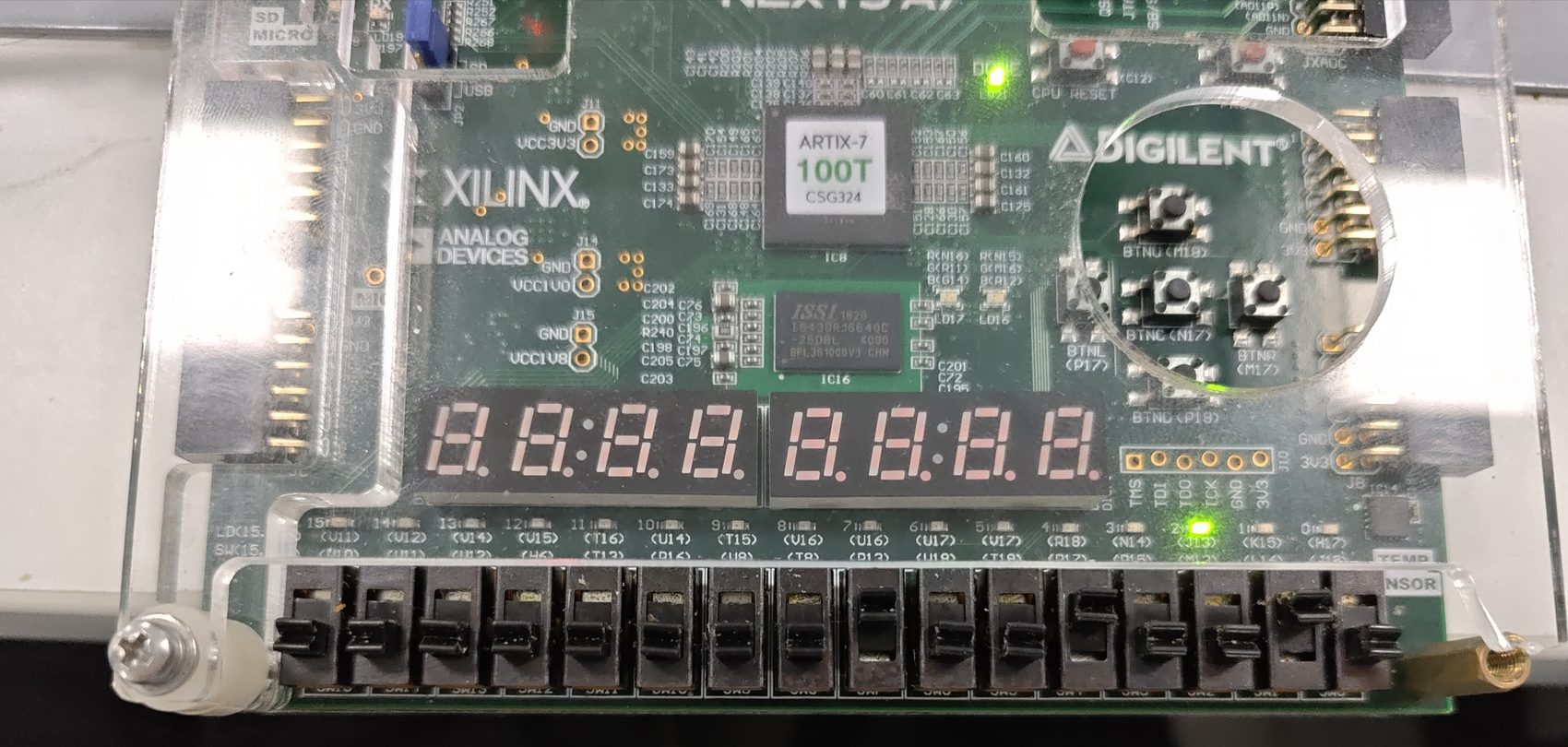

图 5-4 4 位比较器上板照片 1

图 5-5 4 位比较器上板照片 2

图 5-6 4 位比较器上板照片 3

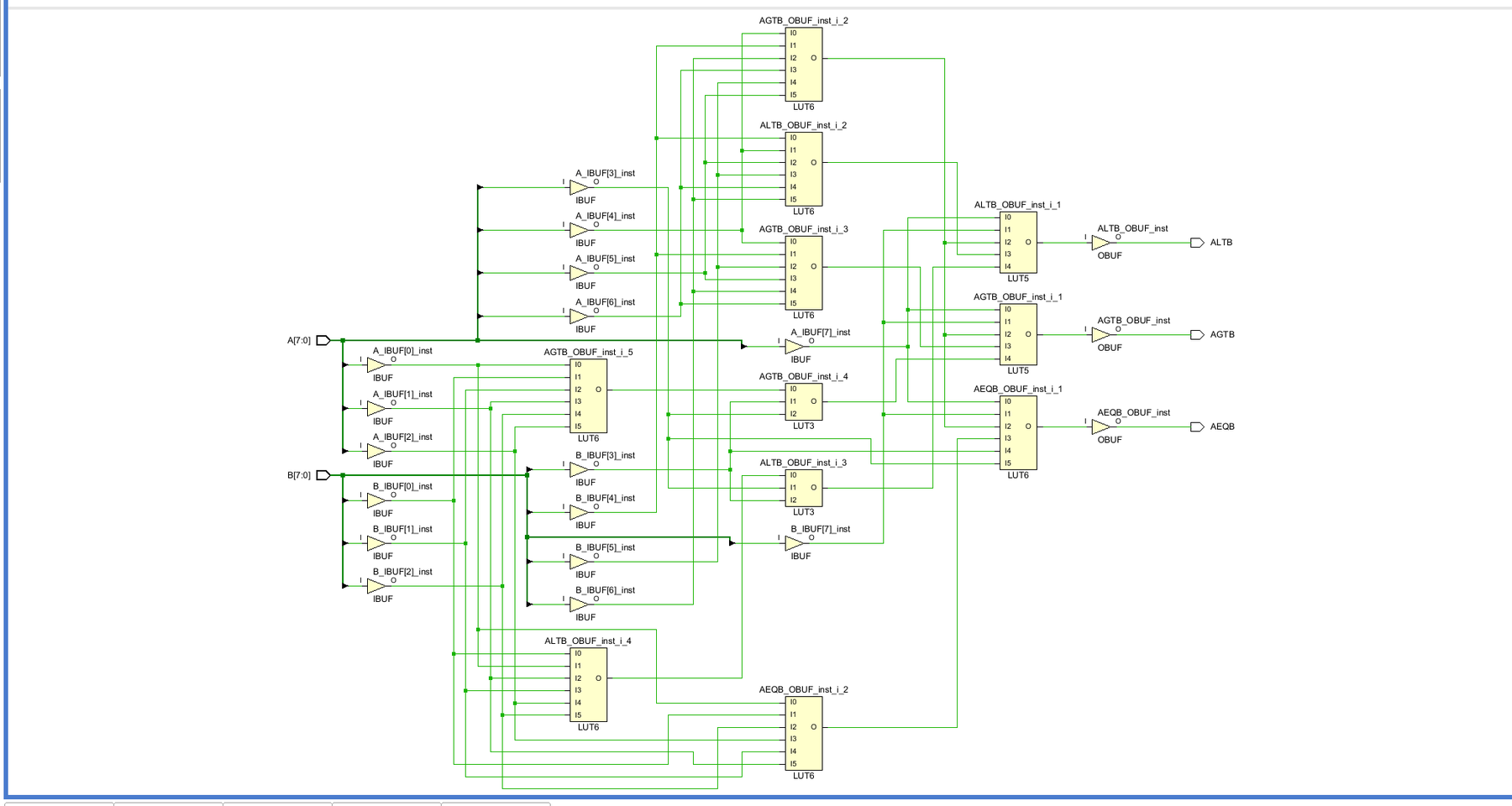

图 5-7 8 位比较器综合结构图

图 5-8 8 位比较器资源开销

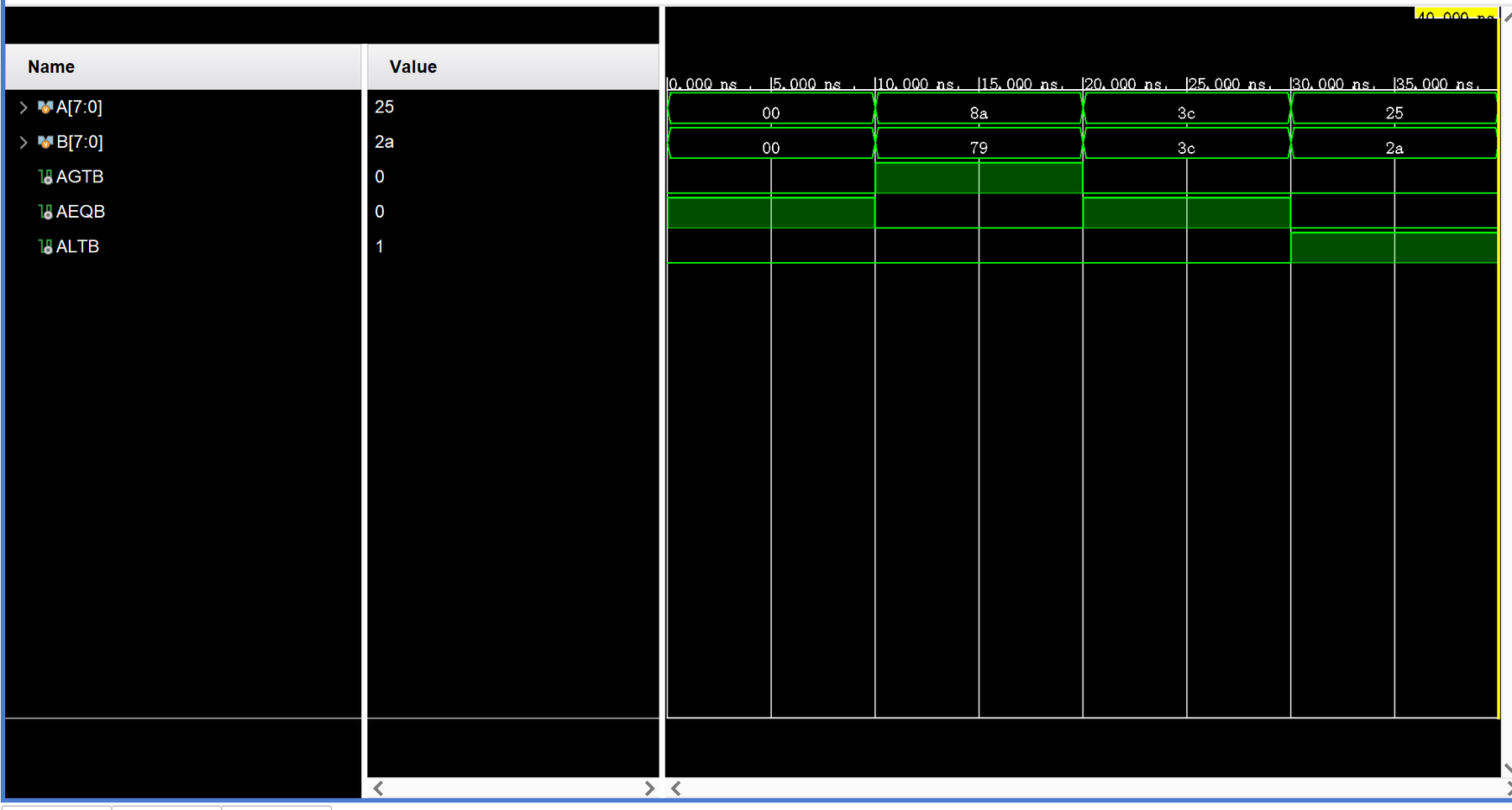

图 5-9 8 位比较器仿真波形

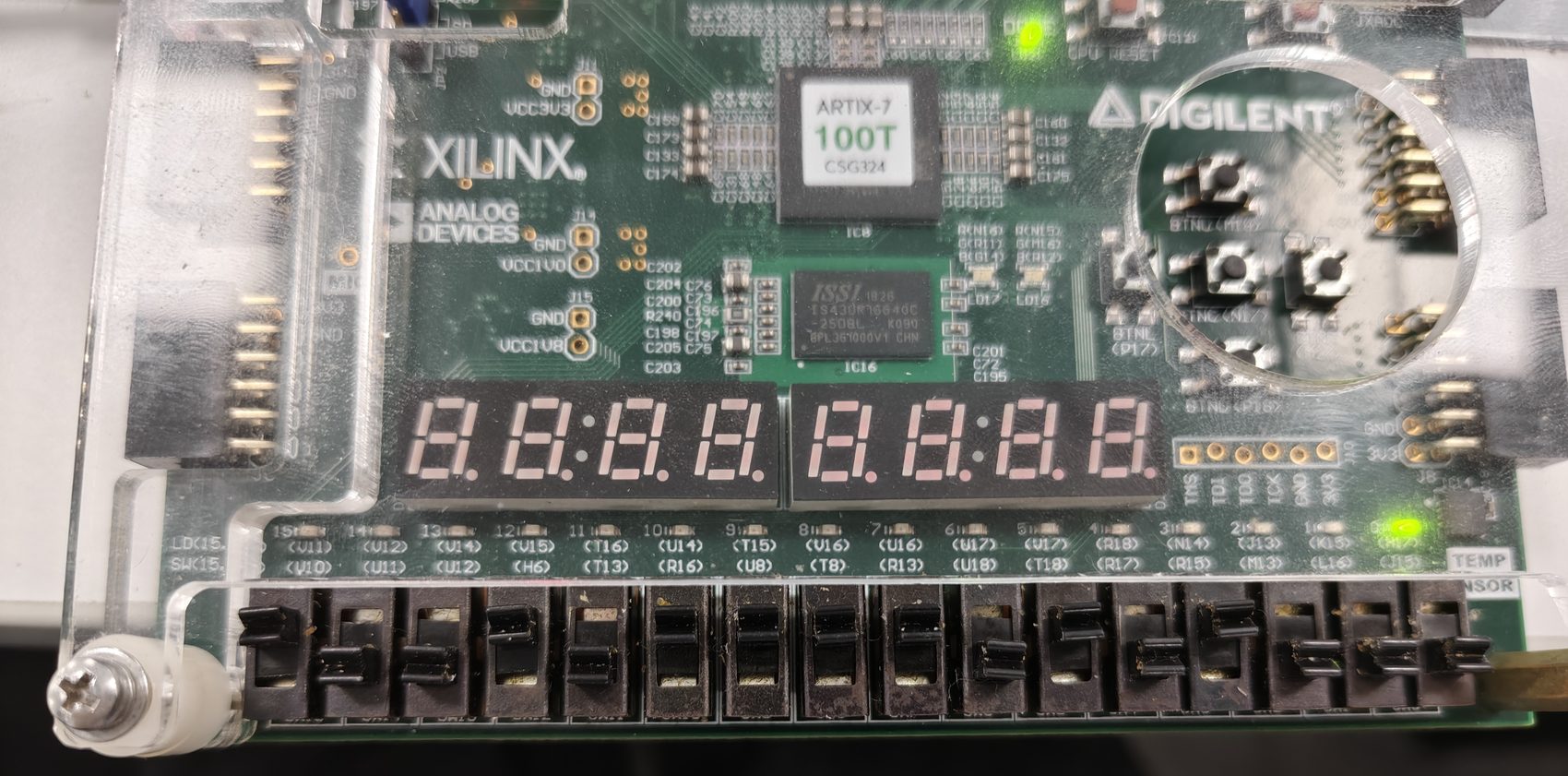

图 5-10 8 位比较器上板照片 1

图 5-11 8 位比较器上板照片 2

图 5-12 8 位比较器上板照片 3

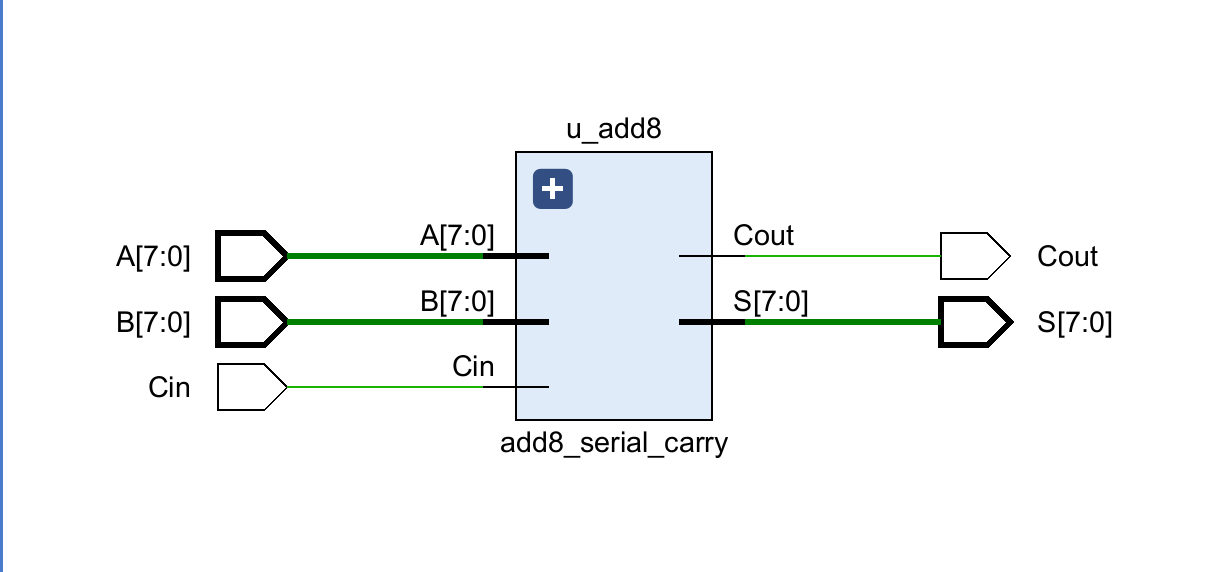

图 5-13 8 位加法器 RTL 结构图

图 5-14 8 位加法器资源开销

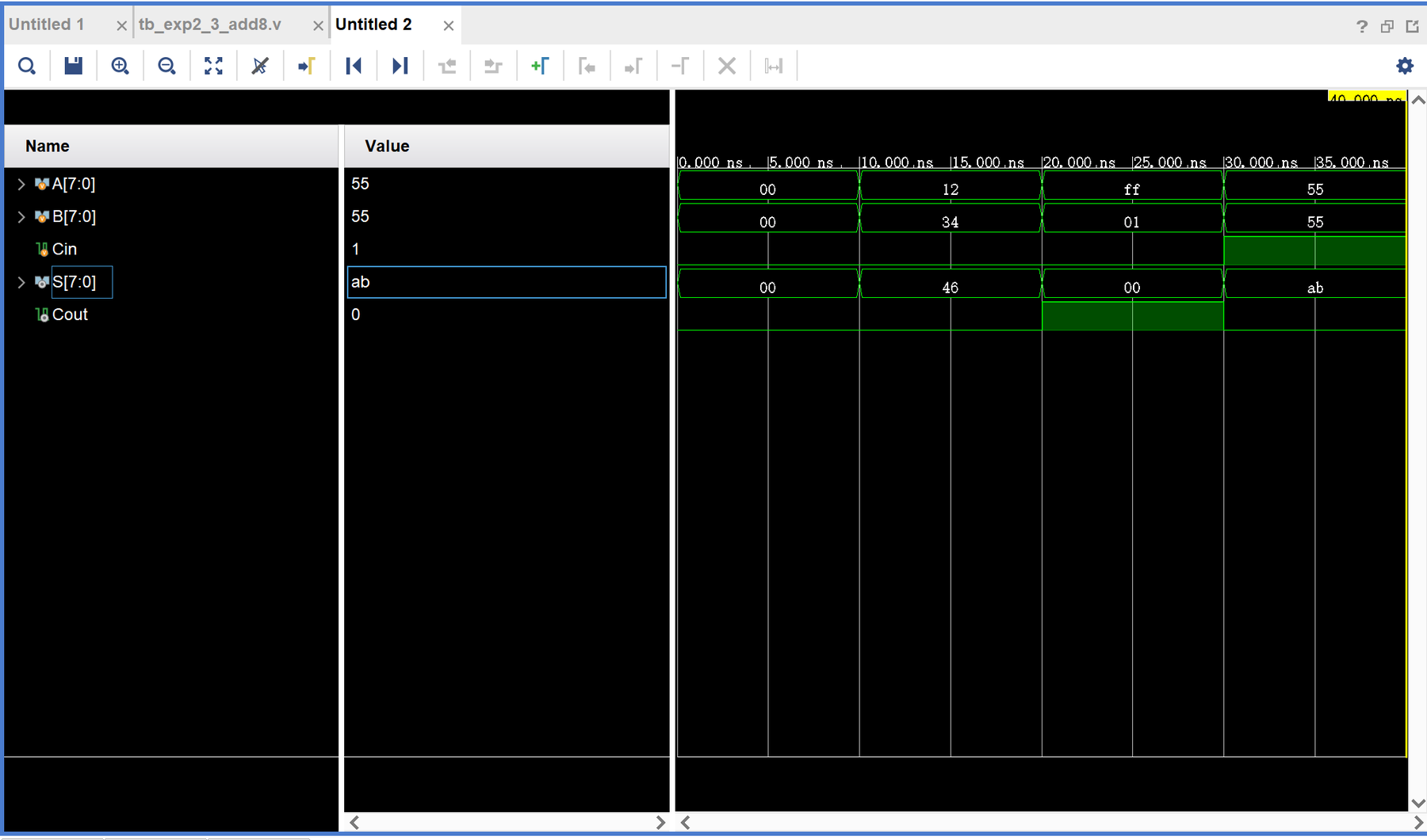

图 5-15 8 位加法器仿真波形

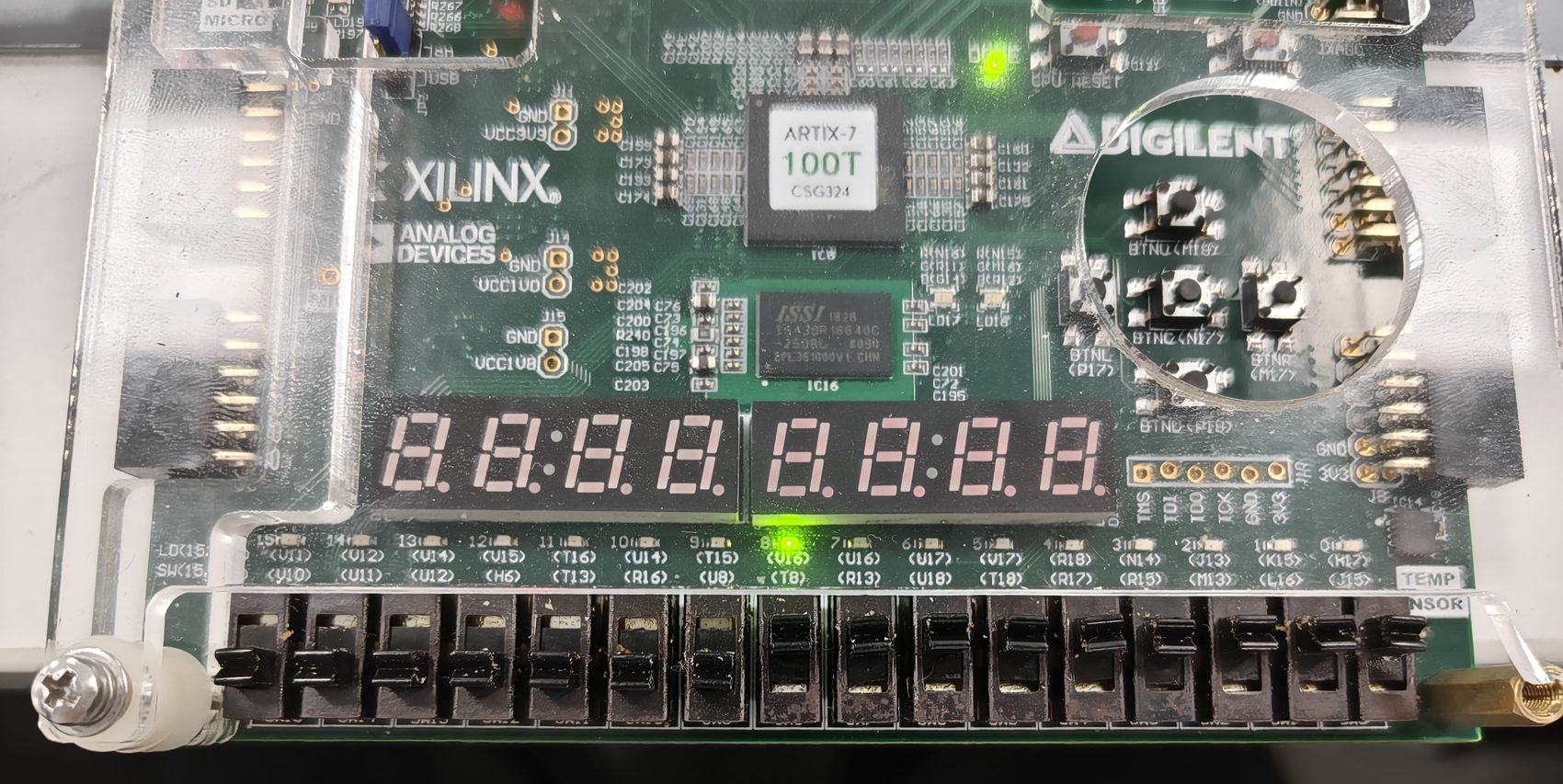

图 5-16 8 位加法器上板照片 1

图 5-17 8 位加法器上板照片 2

图 5-18 8 位加法器上板照片 3
五、实验结果与分析#
| 模块 | Slice LUTs | Bonded IOB | 说明 |
|---|---|---|---|
| 4 位比较器 | 5 | 11 | 组合比较逻辑资源开销较小 |
| 8 位比较器 | 10 | 19 | 由两个 comp4 级联,资源随位宽增加 |
| 8 位串行进位加法器 | 8 | 26 | 包含 8 位输入、8 位和输出及最高进位 |
| 测试对象 | 典型输入 | 预期输出 | 结论 |
|---|---|---|---|
| 4 位比较器 | A=4’hA,B=4’hA | AEQB=1 | 相等比较正确 |
| 8 位比较器 | A=8’h2A,B=8’h25 | AGTB=1 | 高位相等时低位决定结果 |
| 8 位加法器 | A=8’h55,B=8’h55,Cin=1 | S=8’hAB,Cout=0 | 进位链工作正确 |
截图显示三个模块均完成综合并产生对应 RTL 结构;仿真波形和上板照片共同验证比较输出、加法结果和最高进位均符合设计预期。
第6题:使用 Verilog 实现模 8 计数器和分频器#
一、实验要求#
-
按照参考资料布置引脚关联。
-
给出次态真值表和 JK 触发器激励函数。
-
采用实例化 JK 触发器的方法实现模 8 计数器。
-
分频器用两个拨码开关实现频率切换,输出增加十进制数码管显示。
二、实验原理#
JK 触发器在 J=K=1 时翻转,因此可用作 T 触发器。模 8 同步计数器需要 3 个触发器,状态按 000→001→010→011→100→101→110→111→000 循环。
由同步二进制计数规律可得激励函数:J0=K0=1,J1=K1=Q0,J2=K2=Q1Q0。若增加计数使能 en,则各激励函数需与 en 相与。
| 现态 Q2Q1Q0 | 次态 Q2+Q1+Q0+ | T2=J2=K2 | T1=J1=K1 | T0=J0=K0 |
|---|---|---|---|---|
| 000 | 001 | 0 | 0 | 1 |
| 001 | 010 | 0 | 1 | 1 |
| 010 | 011 | 0 | 0 | 1 |
| 011 | 100 | 1 | 1 | 1 |
| 100 | 101 | 0 | 0 | 1 |
| 101 | 110 | 0 | 1 | 1 |
| 110 | 111 | 0 | 0 | 1 |
| 111 | 000 | 1 | 1 | 1 |
三、Verilog 代码#
`timescale 1ns/1ps
module jk_ff( input wire clk, input wire rst_n, input wire J, input wire K, output reg Q ); always @(posedge clk or negedge rst_n) begin if (!rst_n) Q <= 1'b0; else begin case ({J, K}) 2'b00: Q <= Q; 2'b01: Q <= 1'b0; 2'b10: Q <= 1'b1; 2'b11: Q <= ~Q; endcase end end endmodule
module mod8_counter_jk( input wire clk, input wire rst_n, input wire en, output wire [2:0] Q ); wire j0 = en; wire k0 = en; wire j1 = en & Q[0]; wire k1 = en & Q[0]; wire j2 = en & Q[1] & Q[0]; wire k2 = en & Q[1] & Q[0];
jk_ff u0(.clk(clk), .rst_n(rst_n), .J(j0), .K(k0), .Q(Q[0])); jk_ff u1(.clk(clk), .rst_n(rst_n), .J(j1), .K(k1), .Q(Q[1])); jk_ff u2(.clk(clk), .rst_n(rst_n), .J(j2), .K(k2), .Q(Q[2])); endmodule
module divider_tick #(parameter integer CLK_FREQ = 100_000_000)( input wire clk, input wire rst_n, input wire [1:0] sw, output reg tick ); reg [31:0] cnt; reg [31:0] limit;
always @(*) begin case (sw) 2'b00: limit = CLK_FREQ; 2'b01: limit = CLK_FREQ / 2; 2'b10: limit = CLK_FREQ / 4; default: limit = CLK_FREQ / 8; endcase end
always @(posedge clk or negedge rst_n) begin if (!rst_n) begin cnt <= 32'd0; tick <= 1'b0; end else if (cnt >= limit - 1) begin cnt <= 32'd0; tick <= 1'b1; end else begin cnt <= cnt + 32'd1; tick <= 1'b0; end end endmodule
module seg7_decimal(input wire [3:0] num, output reg [7:0] seg); always @(*) begin case (num) 4'd0: seg = 8'b1100_0000; 4'd1: seg = 8'b1111_1001; 4'd2: seg = 8'b1010_0100; 4'd3: seg = 8'b1011_0000; 4'd4: seg = 8'b1001_1001; 4'd5: seg = 8'b1001_0010; 4'd6: seg = 8'b1000_0010; 4'd7: seg = 8'b1111_1000; default: seg = 8'b1111_1111; endcase end endmodule
module exp3_top #(parameter integer CLK_FREQ = 100_000_000)( input wire clk, input wire reset, input wire [1:0] sw, output wire [2:0] count, output wire [7:0] seg, output wire [7:0] an ); wire rst_n = ~reset; wire tick; divider_tick #(.CLK_FREQ(CLK_FREQ)) u_div(.clk(clk), .rst_n(rst_n), .sw(sw), .tick(tick)); mod8_counter_jk u_cnt(.clk(clk), .rst_n(rst_n), .en(tick), .Q(count)); seg7_decimal u_seg(.num({1'b0, count}), .seg(seg)); assign an = 8'b1111_1110; endmodule四、截图与照片整理#

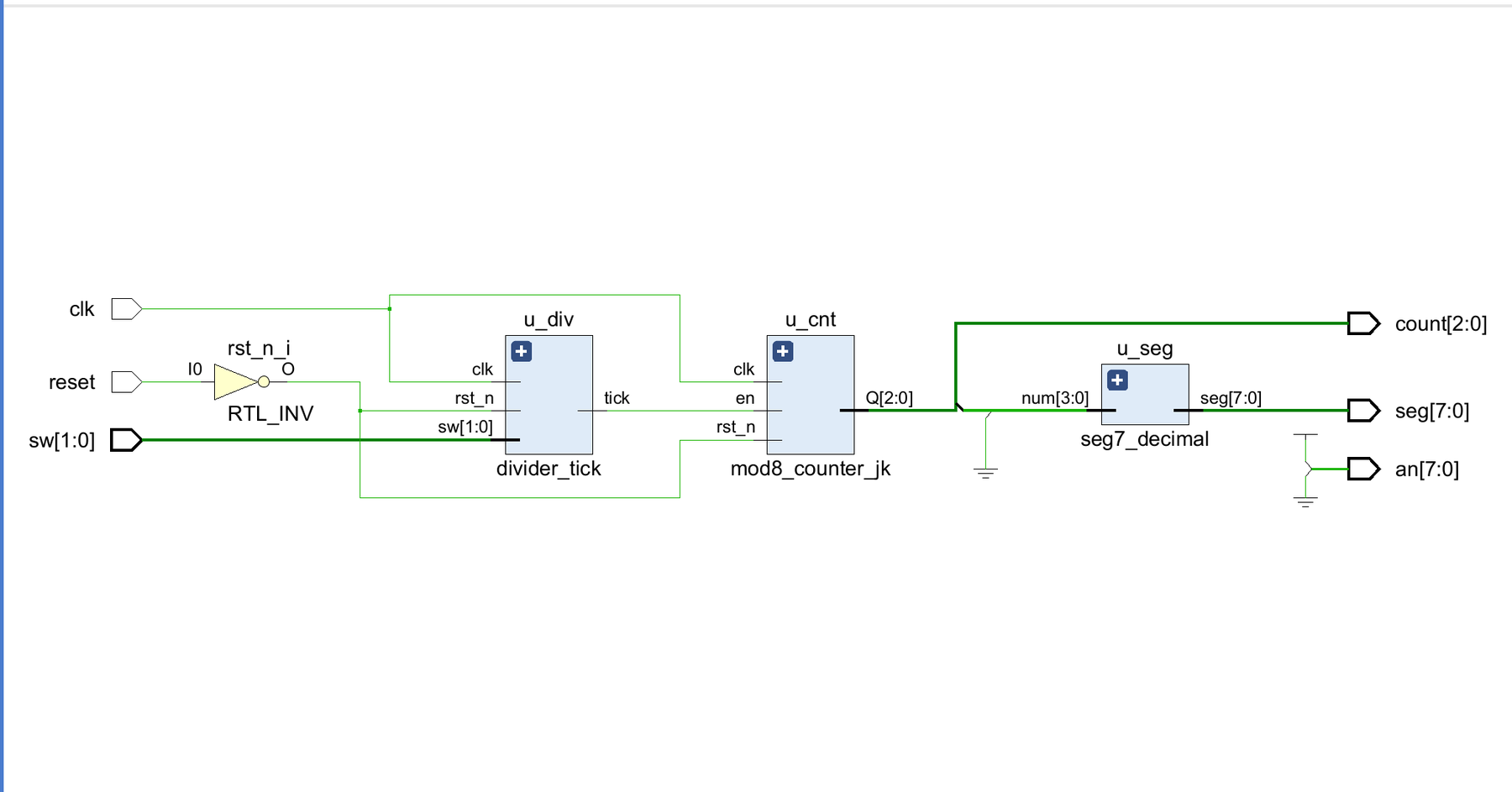

图 6-1 模 8 计数器/分频器 RTL 结构

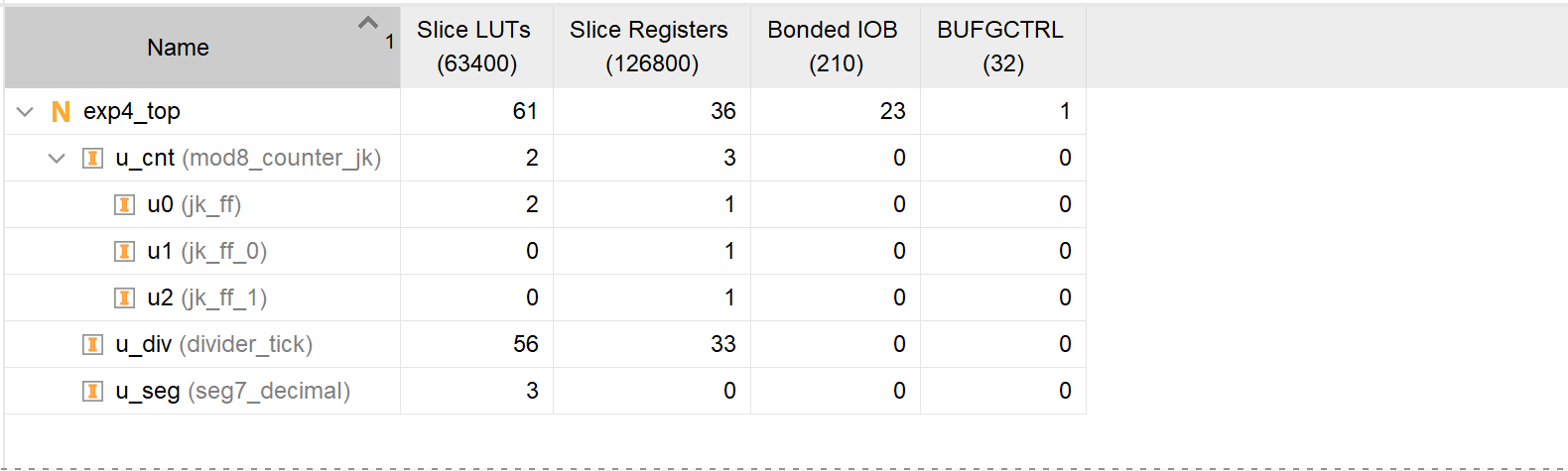

图 6-2 资源开销截图

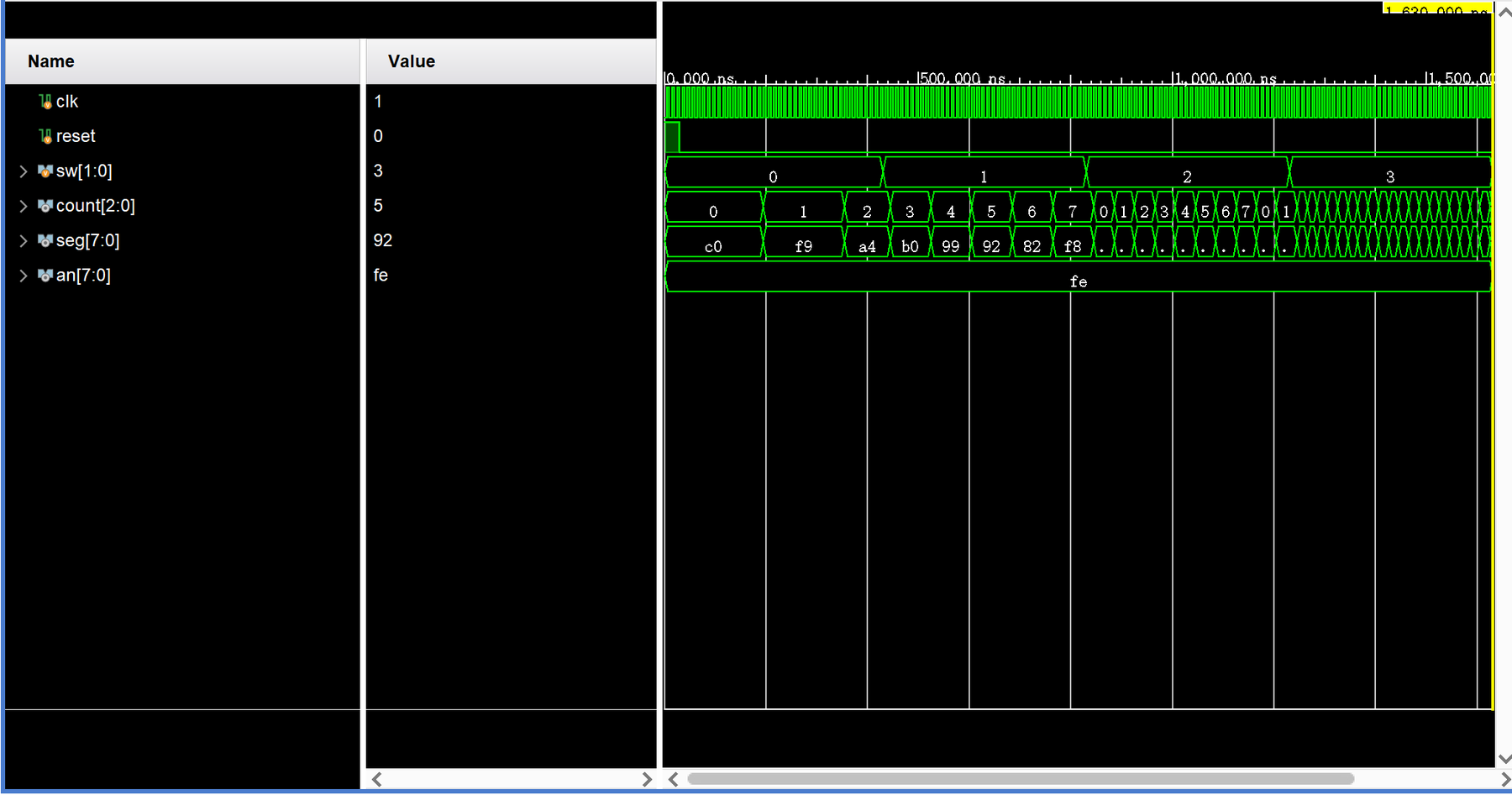

图 6-3 仿真波形截图

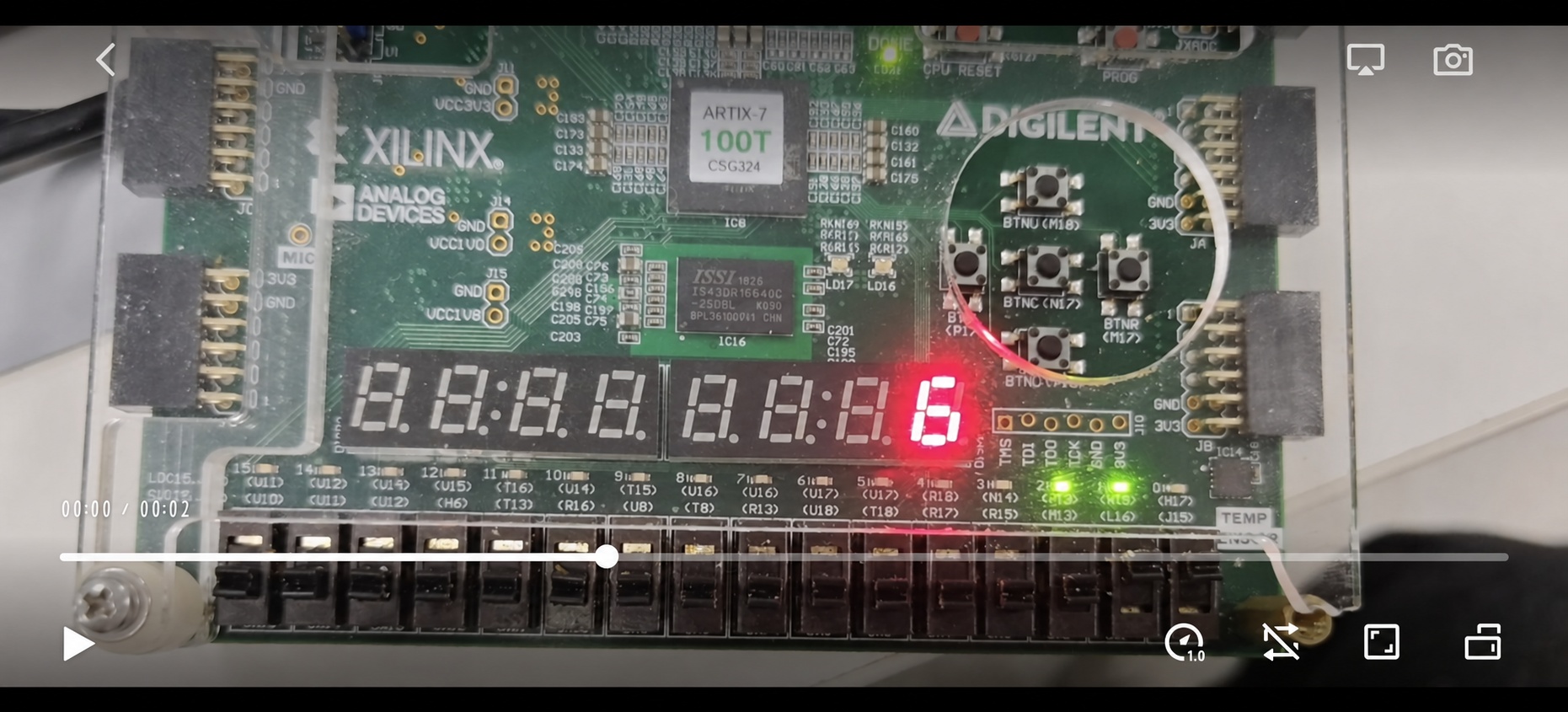

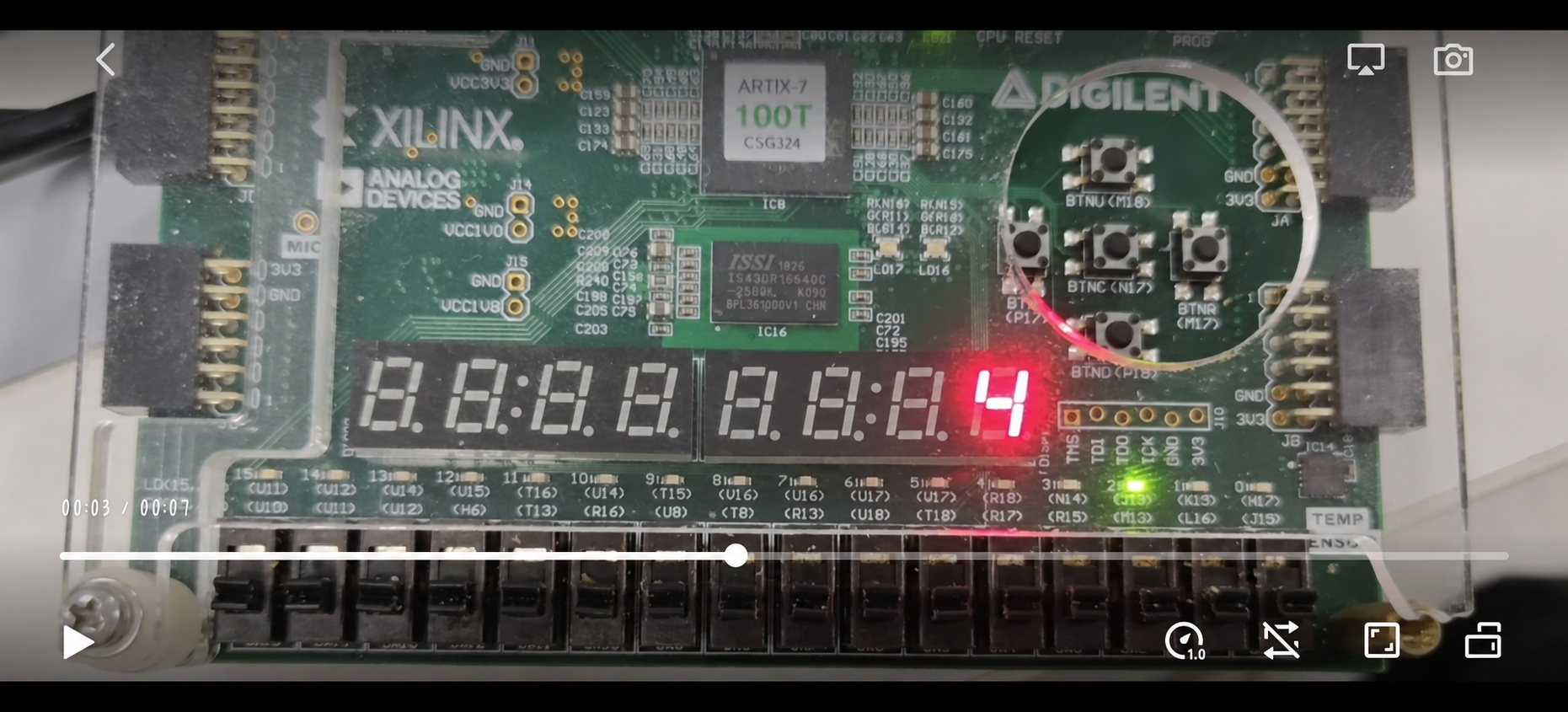

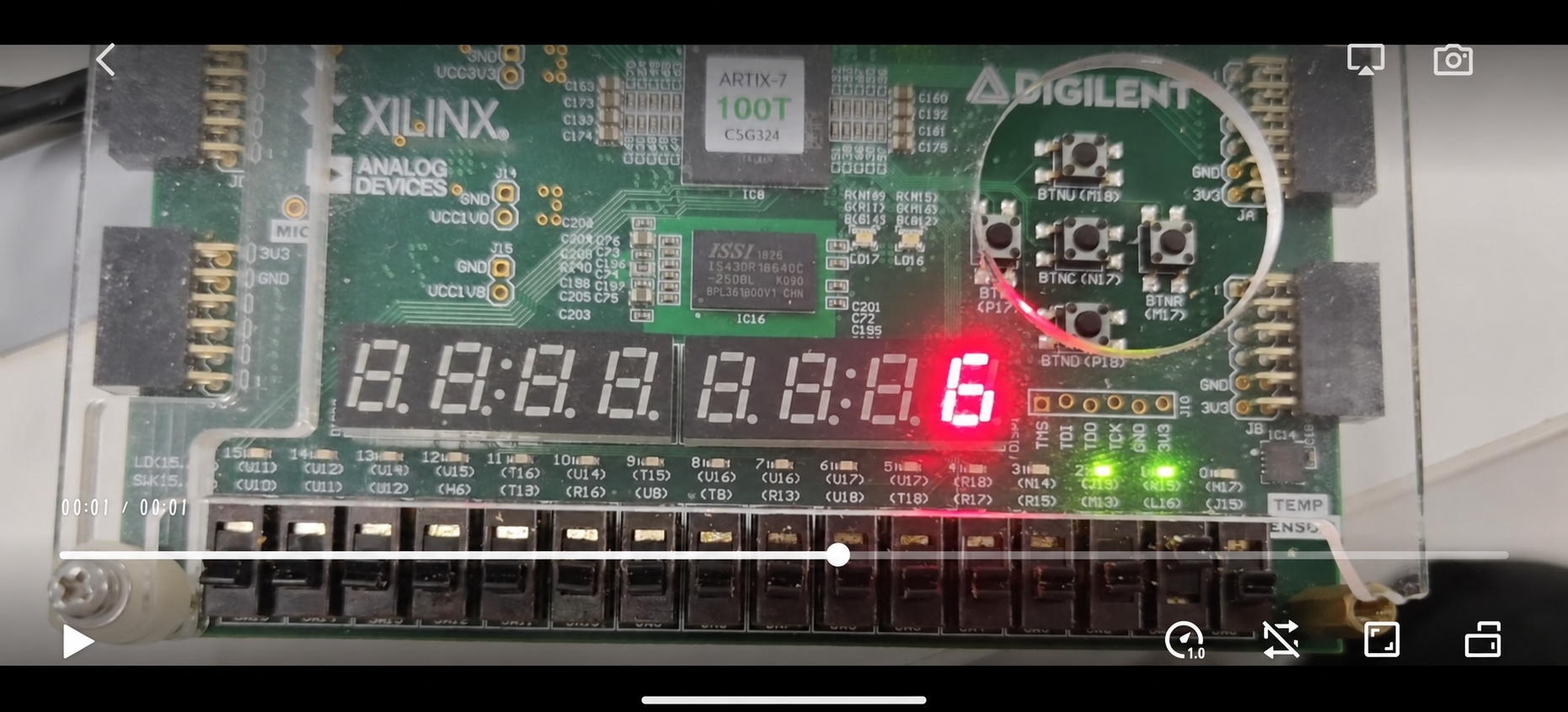

图 6-4 上板照片 1

图 6-5 上板照片 2

图 6-6 上板照片 3

图 6-7 上板照片 4
五、实验结果与分析#
| 拨码开关 sw | 计数速度 | 数码管现象 | 分析 |
|---|---|---|---|
| 00 | 约 1Hz | 0、1、2、…、7 循环 | 便于肉眼观察 |
| 01 | 约 2Hz | 循环速度加快 | 分频系数减小 |
| 10 | 约 4Hz | 快速循环 | 计数使能频率提高 |
| 11 | 约 8Hz | 更快循环 | 显示稳定性依赖扫描与板卡响应 |
资源截图显示该设计主要资源消耗来自分频计数器,模 8 计数器本身只需 3 个触发器。照片中的数码管数值随拨码状态变化而呈现不同递增速度,说明分频切换逻辑有效。
第7题:使用 Verilog 实现基于状态机的 LED 流水灯控制#
一、实验要求#
-
实现 Gray 编码和 One-hot 编码两种状态机。
-
使用拨码开关作为输入,改变流水灯方向。
-
给出实验原理、代码和典型照片。
二、实验原理#
有限状态机由当前状态、输入、状态转移逻辑和输出逻辑组成。本实验中的 LED 流水灯属于 Moore 型状态机,LED 输出主要由当前状态决定。
Gray 编码的相邻状态只有 1 位发生变化,可减少状态切换毛刺;One-hot 编码用一个触发器表示一个状态,译码简单,适合状态数不多的流水灯设计。dir_sw 用于选择正向或反向流水,mode_sw 用于选择 Gray 或 One-hot 模式。
三、Verilog 代码#
`timescale 1ns/1ps
module fsm_tick #(parameter integer DIV = 25_000_000)( input wire clk, input wire rst_n, output reg tick ); reg [31:0] cnt; always @(posedge clk or negedge rst_n) begin if (!rst_n) begin cnt <= 32'd0; tick <= 1'b0; end else if (cnt >= DIV - 1) begin cnt <= 32'd0; tick <= 1'b1; end else begin cnt <= cnt + 32'd1; tick <= 1'b0; end end endmodule
module gray_flow_fsm( input wire clk, input wire rst_n, input wire tick, input wire dir, output reg [7:0] led, output reg [2:0] state ); reg [2:0] next_state;
always @(*) begin if (!dir) begin case (state) 3'b000: next_state = 3'b001; 3'b001: next_state = 3'b011; 3'b011: next_state = 3'b010; 3'b010: next_state = 3'b110; 3'b110: next_state = 3'b111; 3'b111: next_state = 3'b101; 3'b101: next_state = 3'b100; default: next_state = 3'b000; endcase end else begin case (state) 3'b000: next_state = 3'b100; 3'b100: next_state = 3'b101; 3'b101: next_state = 3'b111; 3'b111: next_state = 3'b110; 3'b110: next_state = 3'b010; 3'b010: next_state = 3'b011; 3'b011: next_state = 3'b001; default: next_state = 3'b000; endcase end end
always @(posedge clk or negedge rst_n) begin if (!rst_n) state <= 3'b000; else if (tick) state <= next_state; end
always @(*) begin case (state) 3'b000: led = 8'b0000_0001; 3'b001: led = 8'b0000_0010; 3'b011: led = 8'b0000_0100; 3'b010: led = 8'b0000_1000; 3'b110: led = 8'b0001_0000; 3'b111: led = 8'b0010_0000; 3'b101: led = 8'b0100_0000; default: led = 8'b1000_0000; endcase end endmodule
module onehot_flow_fsm( input wire clk, input wire rst_n, input wire tick, input wire dir, output reg [7:0] led ); always @(posedge clk or negedge rst_n) begin if (!rst_n) led <= 8'b0000_0001; else if (tick) begin if (!dir) led <= {led[6:0], led[7]}; else led <= {led[0], led[7:1]}; end end endmodule
module exp6_top #(parameter integer DIV = 25_000_000)( input wire clk, input wire reset, input wire dir_sw, input wire mode_sw, output wire [7:0] led, output wire [7:0] seg, output wire [7:0] an ); wire rst_n = ~reset; wire tick; wire [7:0] led_gray, led_onehot; wire [2:0] gray_state;
fsm_tick #(.DIV(DIV)) u_tick(.clk(clk), .rst_n(rst_n), .tick(tick)); gray_flow_fsm u_gray(.clk(clk), .rst_n(rst_n), .tick(tick), .dir(dir_sw), .led(led_gray), .state(gray_state)); onehot_flow_fsm u_onehot(.clk(clk), .rst_n(rst_n), .tick(tick), .dir(dir_sw), .led(led_onehot));
assign led = mode_sw ? led_onehot : led_gray; assign seg = 8'b1111_1111; assign an = 8'b1111_1111; endmodule四、截图与照片整理#

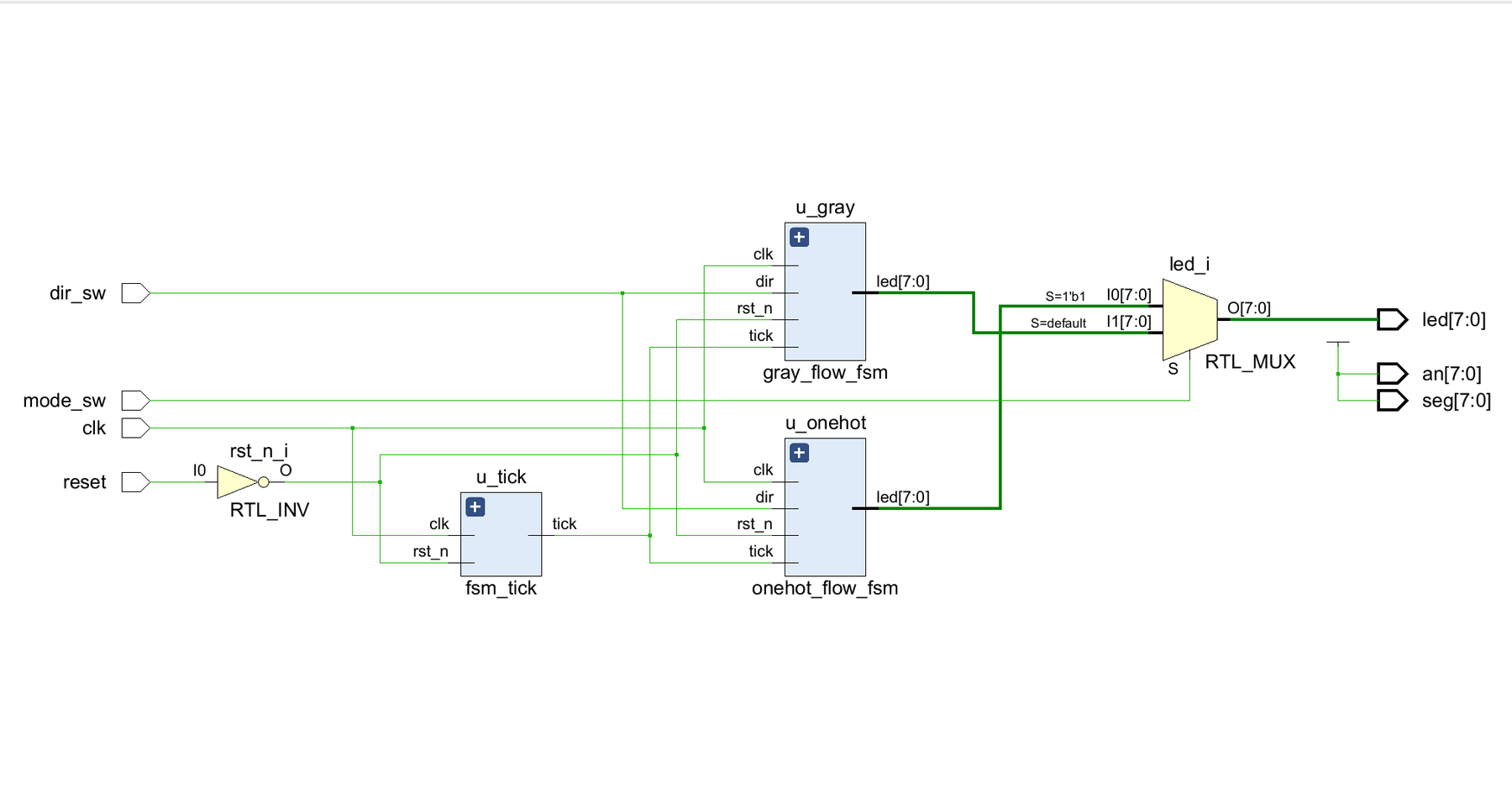

图 7-1 状态机 RTL 结构图

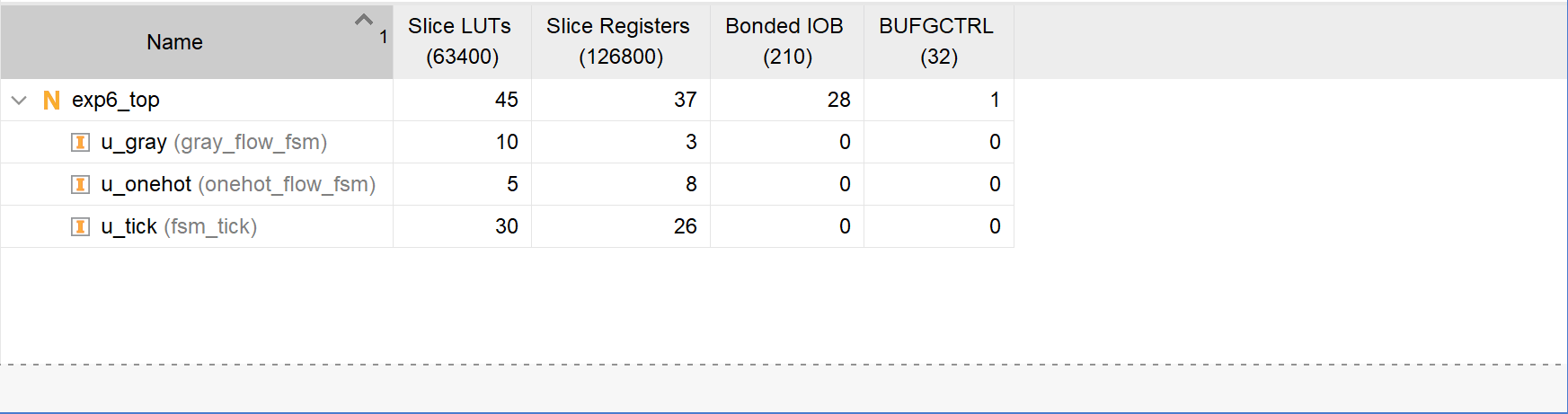

图 7-2 资源开销截图

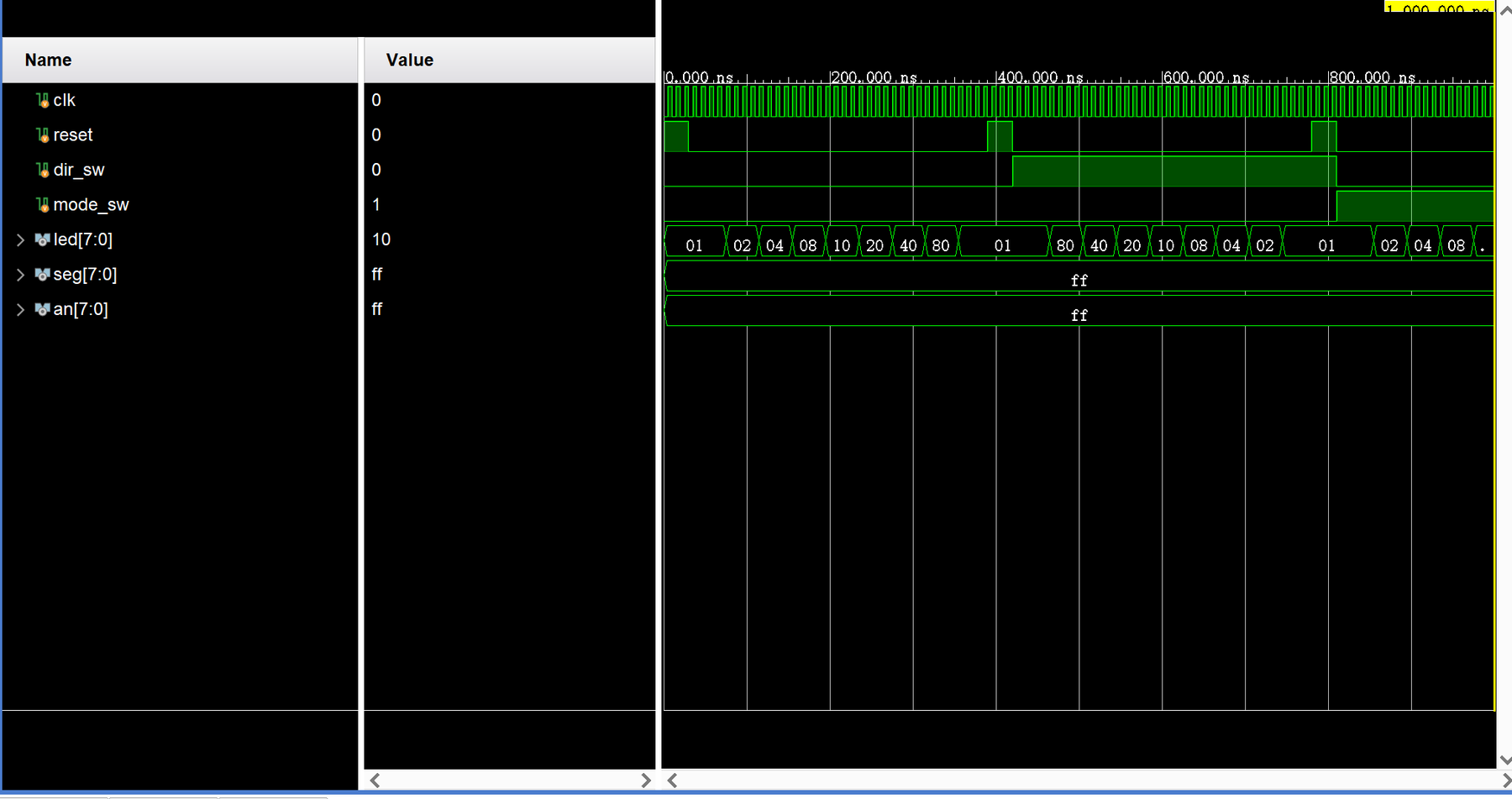

图 7-3 仿真波形截图

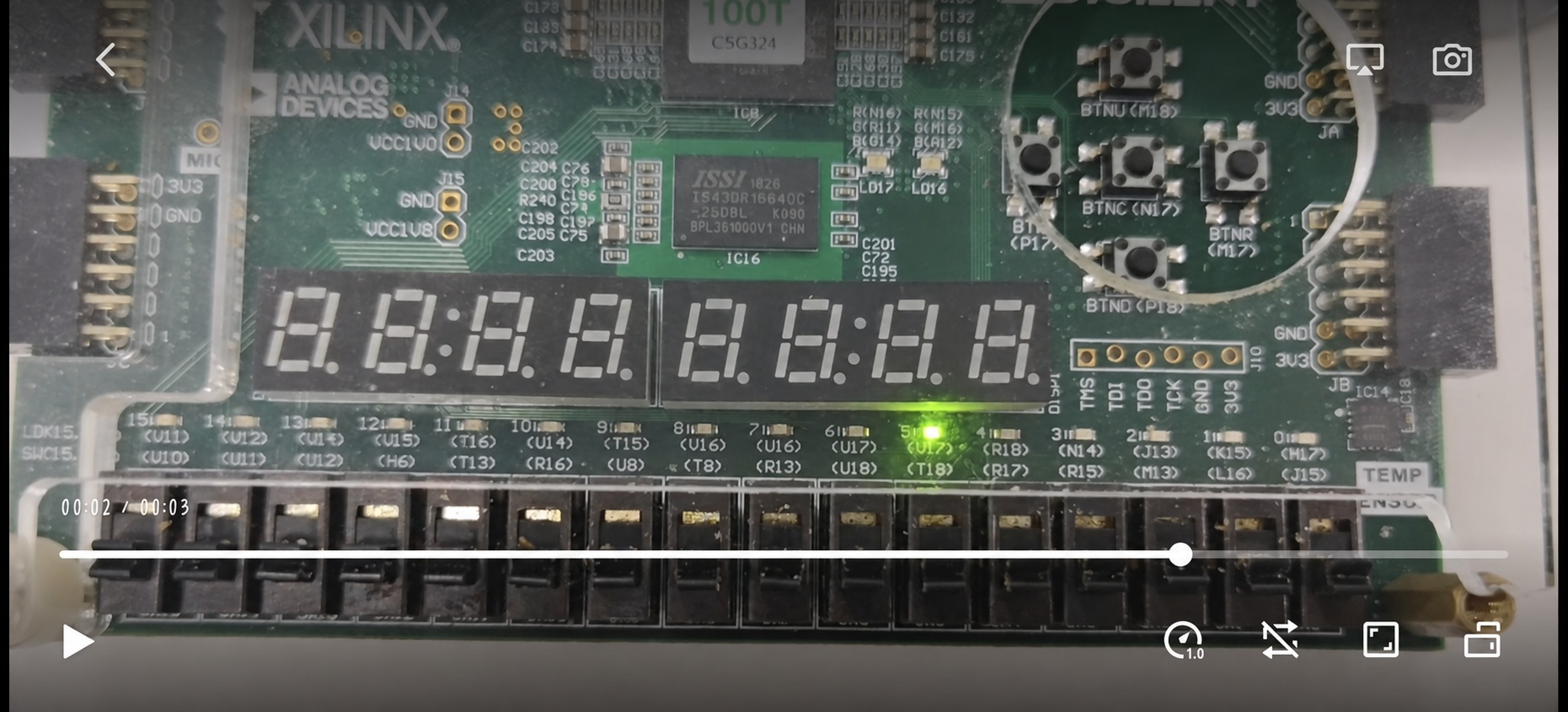

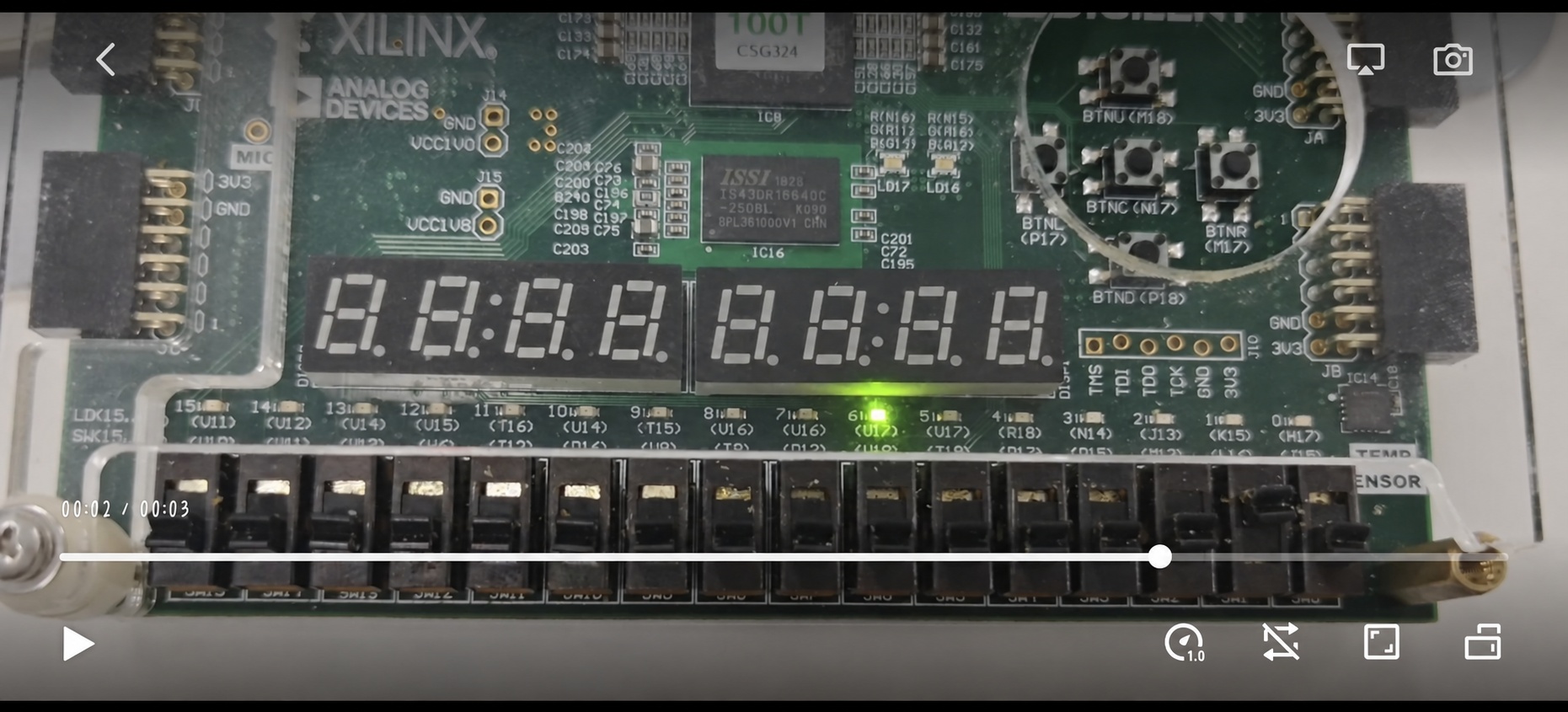

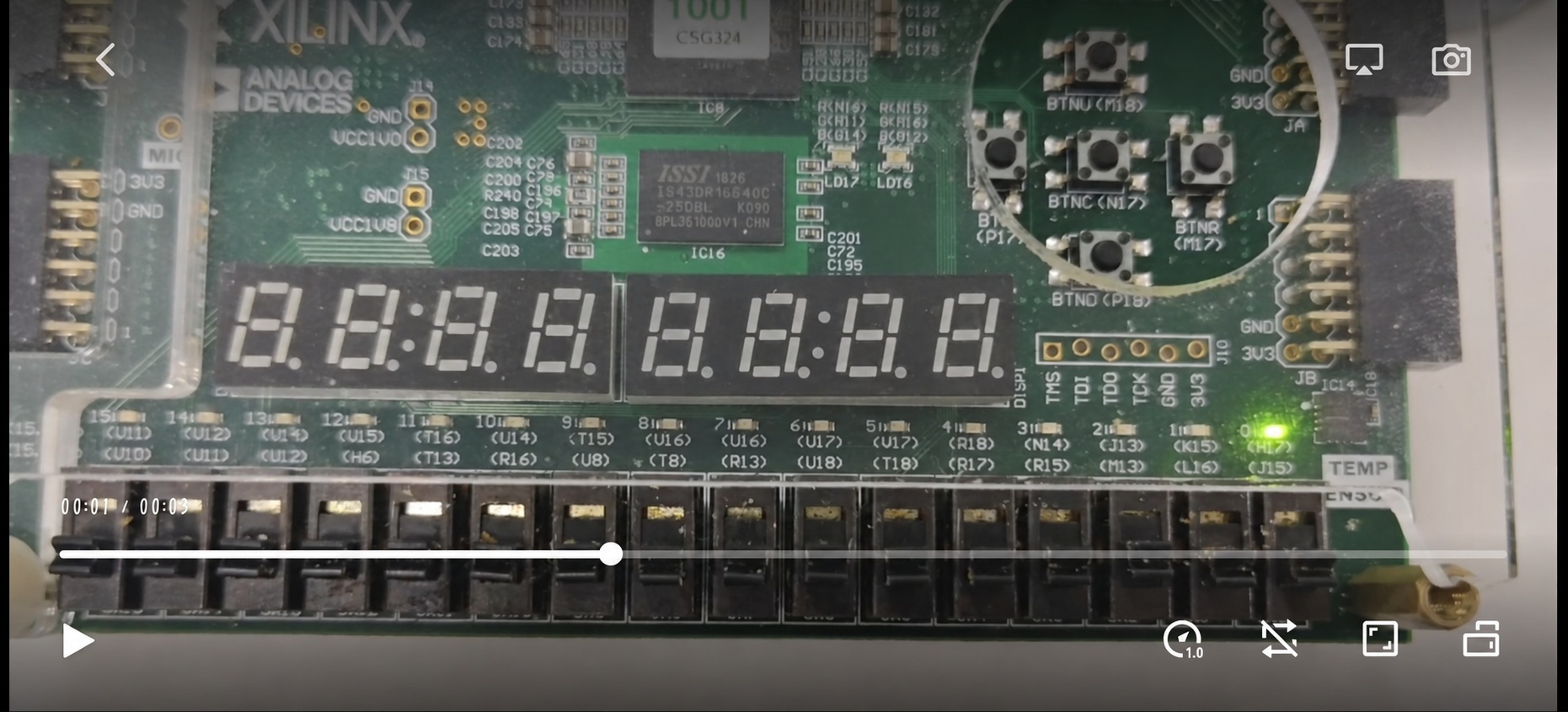

图 7-4 Gray/正向照片 1

图 7-5 Gray/正向照片 2

图 7-6 Gray/反向照片 1

图 7-7 Gray/反向照片 2

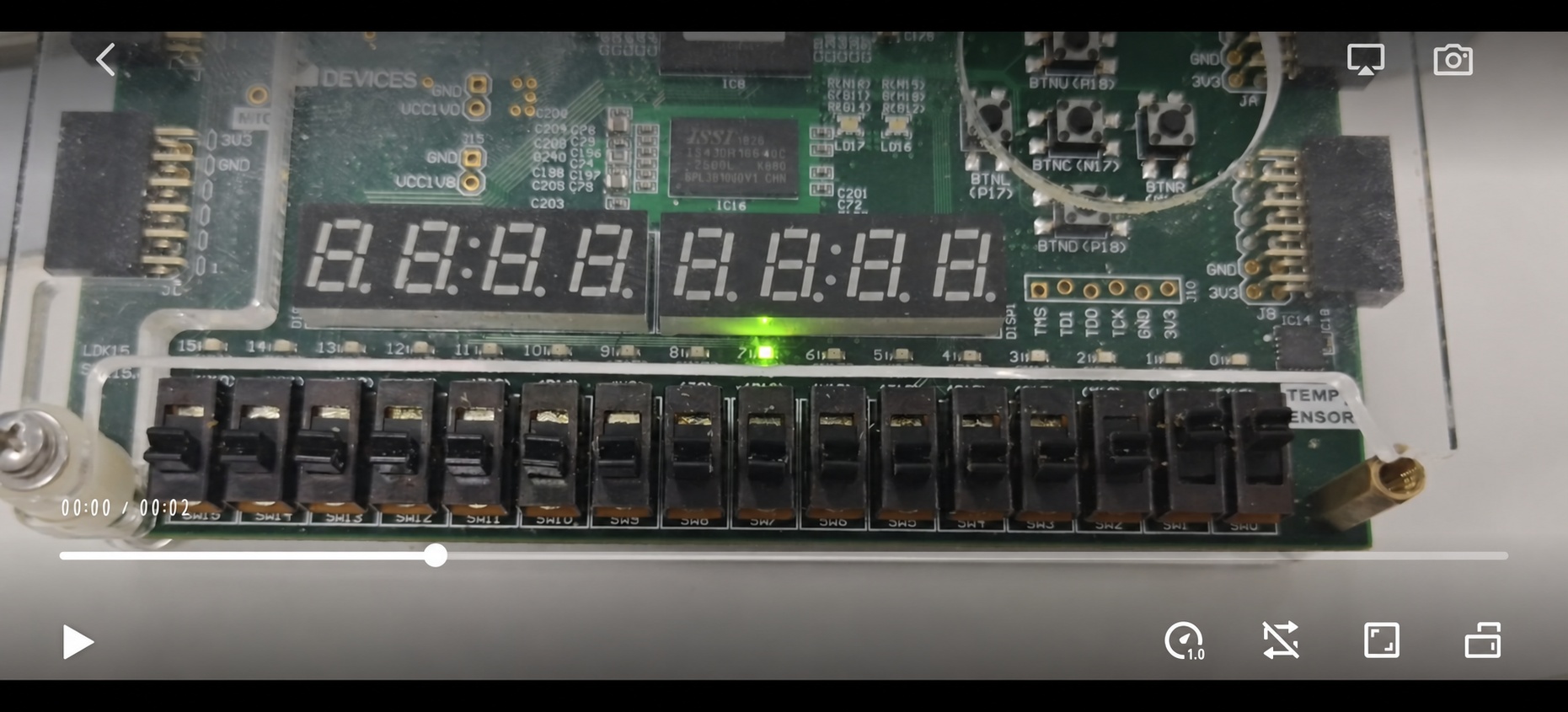

图 7-8 One-hot/正向照片 1

图 7-9 One-hot/正向照片 2

图 7-10 One-hot/反向照片 1

图 7-11 One-hot/反向照片 2
五、实验结果与分析#
| mode_sw | dir_sw | LED 变化方向 | 状态编码 | 结论 |
|---|---|---|---|---|
| 0 | 0 | LED0→LED7 | Gray | 正向流水正常 |
| 0 | 1 | LED7→LED0 | Gray | 反向流水正常 |
| 1 | 0 | LED0→LED7 | One-hot | 正向流水正常 |
| 1 | 1 | LED7→LED0 | One-hot | 反向流水正常 |
资源开销截图显示 Gray 和 One-hot 两种状态机均已综合到顶层。仿真波形用于确认方向输入与模式输入对状态转移的影响;多张开发板照片证明 LED 能在不同编码和方向设置下按预期流水。
第8题:使用 Verilog 实现数码管动态显示数字时钟(时:分:秒)#
一、实验要求#
-
实现时:分:秒(HH:MM:SS)的数码管动态显示。
-
可通过拨码开关加快时钟,便于观察进位。
-
给出实验原理、代码、RTL 图、资源开销截图和典型运行照片。
二、实验原理#
数字时钟由小时、分钟、秒三个计数单元组成。秒个位 09 计数,秒十位 05 计数;秒满 59 后分钟加 1;分钟满 59 后小时加 1;小时满 23 后回到 00。
数码管动态显示采用“位选 + 段选”的方式。某一瞬间只点亮一位数码管,但扫描频率足够高时,利用视觉暂留即可形成多位同时显示的效果。fast_sw 置 1 时,将计时脉冲由 1Hz 提高到较高频率,便于观察 59 秒、59 分和 23 时的进位回零。
三、Verilog 代码#
`timescale 1ns/1ps
module clock_top #( parameter integer CLK_FREQ = 100_000_000, parameter integer FAST_HZ = 100 )( input wire clk, input wire reset, input wire fast_sw, output reg [7:0] seg, output reg [7:0] an ); wire rst_n = ~reset;
reg [31:0] tick_cnt; reg tick_1s; wire [31:0] tick_limit = fast_sw ? (CLK_FREQ / FAST_HZ) : CLK_FREQ;
// 计时脉冲:正常 1Hz,加速模式 FAST_HZ always @(posedge clk or negedge rst_n) begin if (!rst_n) begin tick_cnt <= 32'd0; tick_1s <= 1'b0; end else if (tick_cnt >= tick_limit - 1) begin tick_cnt <= 32'd0; tick_1s <= 1'b1; end else begin tick_cnt <= tick_cnt + 32'd1; tick_1s <= 1'b0; end end
reg [3:0] sec_u, sec_t; reg [3:0] min_u, min_t; reg [3:0] hour_u, hour_t;
// BCD 计数:HH:MM:SS,范围 00:00:00 ~ 23:59:59 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin sec_u <= 4'd0; sec_t <= 4'd0; min_u <= 4'd0; min_t <= 4'd0; hour_u <= 4'd0; hour_t <= 4'd0; end else if (tick_1s) begin if (sec_u != 4'd9) begin sec_u <= sec_u + 4'd1; end else begin sec_u <= 4'd0; if (sec_t != 4'd5) begin sec_t <= sec_t + 4'd1; end else begin sec_t <= 4'd0; if (min_u != 4'd9) begin min_u <= min_u + 4'd1; end else begin min_u <= 4'd0; if (min_t != 4'd5) begin min_t <= min_t + 4'd1; end else begin min_t <= 4'd0; if (hour_t == 4'd2 && hour_u == 4'd3) begin hour_t <= 4'd0; hour_u <= 4'd0; end else if (hour_u != 4'd9) begin hour_u <= hour_u + 4'd1; end else begin hour_u <= 4'd0; hour_t <= hour_t + 4'd1; end end end end end end end
// 动态扫描分频,约 1 kHz 以上即可稳定显示 reg [16:0] scan_cnt; reg [2:0] scan_sel; always @(posedge clk or negedge rst_n) begin if (!rst_n) begin scan_cnt <= 17'd0; scan_sel <= 3'd0; end else if (scan_cnt >= CLK_FREQ / 8000 - 1) begin scan_cnt <= 17'd0; scan_sel <= scan_sel + 3'd1; end else begin scan_cnt <= scan_cnt + 17'd1; end end
reg [3:0] cur_digit; always @(*) begin an = 8'b1111_1111; case (scan_sel) 3'd0: begin an = 8'b1111_1110; cur_digit = sec_u; end 3'd1: begin an = 8'b1111_1101; cur_digit = sec_t; end 3'd2: begin an = 8'b1111_1011; cur_digit = min_u; end 3'd3: begin an = 8'b1111_0111; cur_digit = min_t; end 3'd4: begin an = 8'b1110_1111; cur_digit = hour_u; end 3'd5: begin an = 8'b1101_1111; cur_digit = hour_t; end default: begin an = 8'b1111_1111; cur_digit = 4'd0; end endcase end
always @(*) begin case (cur_digit) 4'd0: seg = 8'b1100_0000; 4'd1: seg = 8'b1111_1001; 4'd2: seg = 8'b1010_0100; 4'd3: seg = 8'b1011_0000; 4'd4: seg = 8'b1001_1001; 4'd5: seg = 8'b1001_0010; 4'd6: seg = 8'b1000_0010; 4'd7: seg = 8'b1111_1000; 4'd8: seg = 8'b1000_0000; 4'd9: seg = 8'b1001_0000; default: seg = 8'b1111_1111; endcase end endmodule四、截图与照片整理#

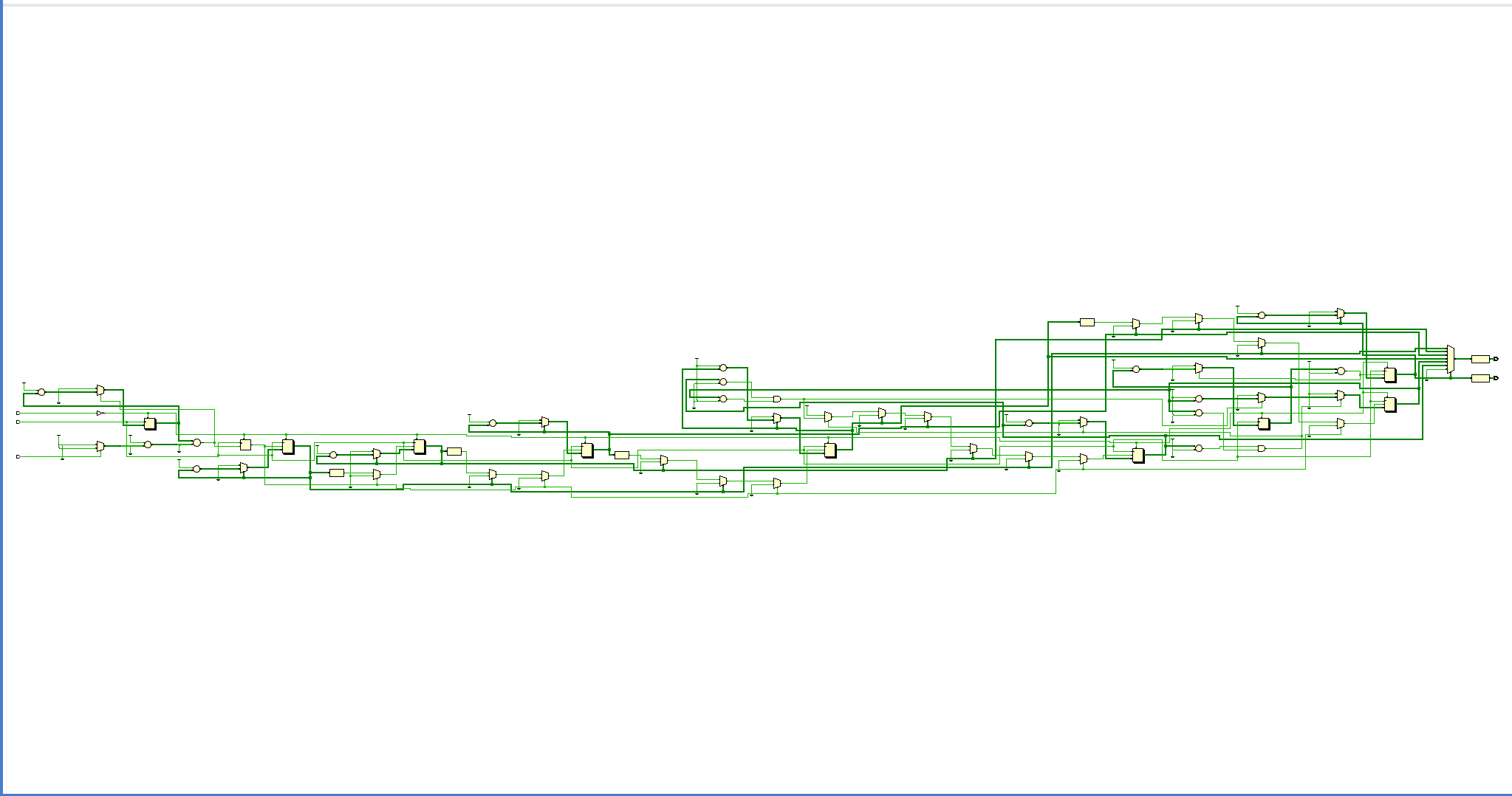

图 8-1 RTL结构图

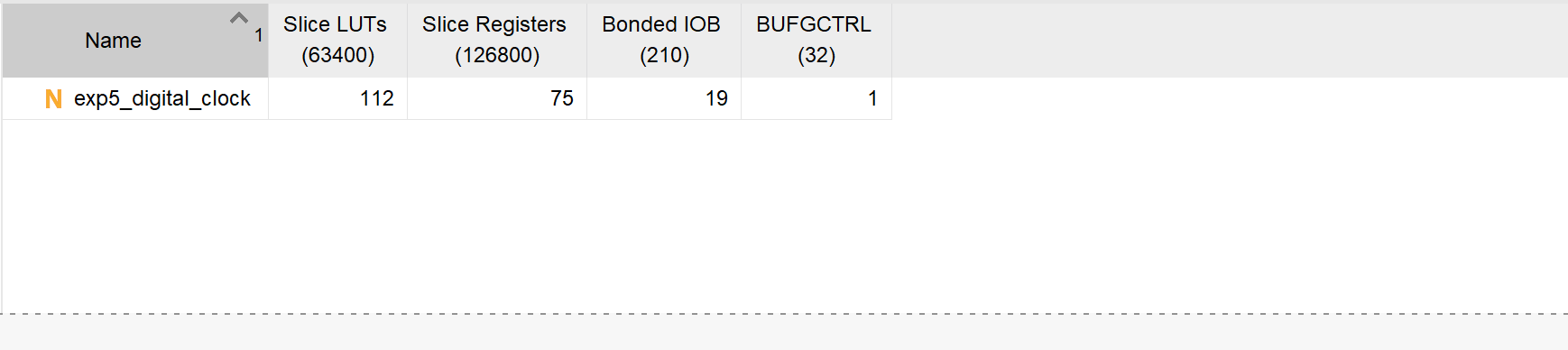

图 8-2 资源开销截图

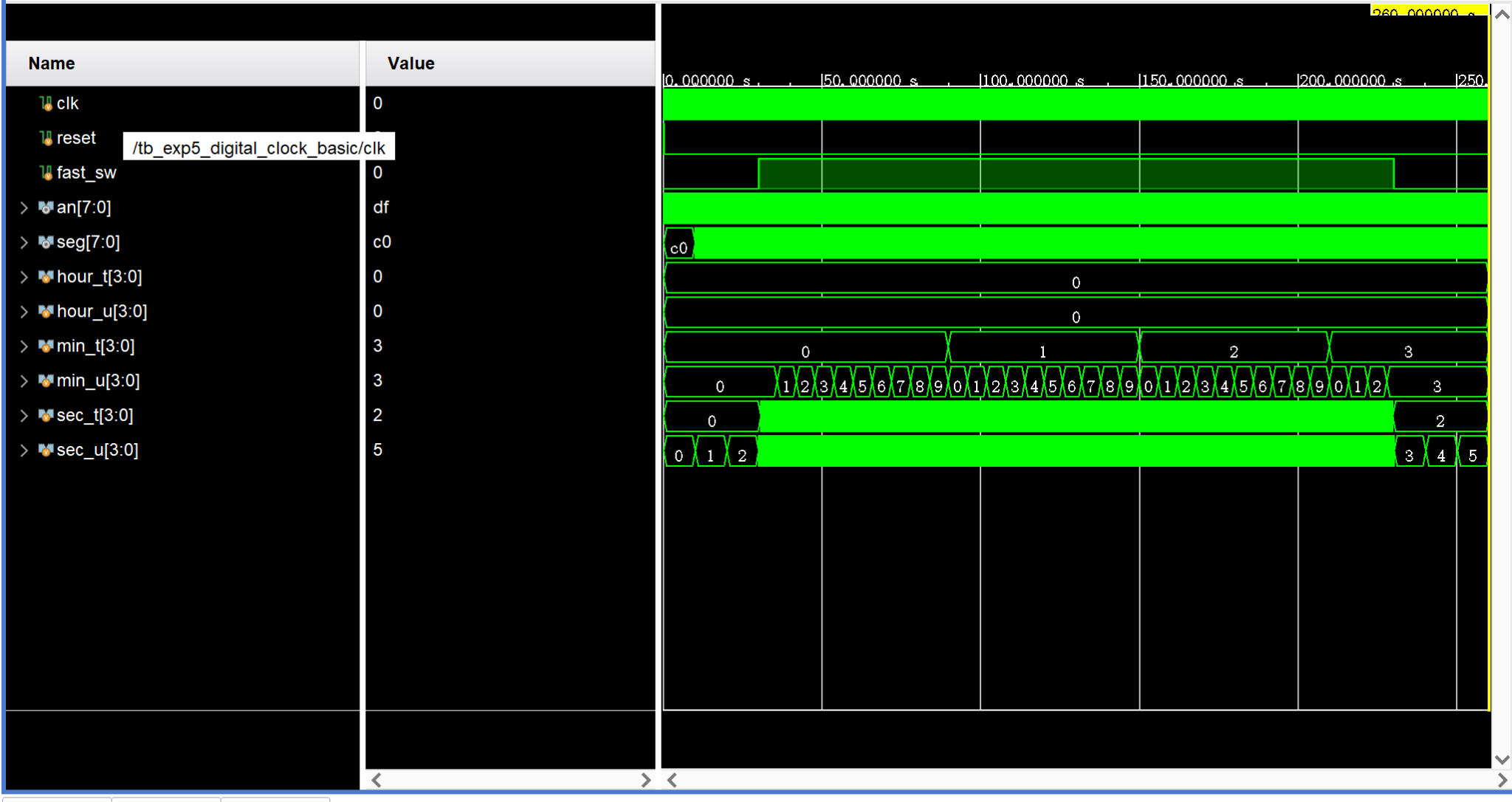

图 8-3 基础计时仿真

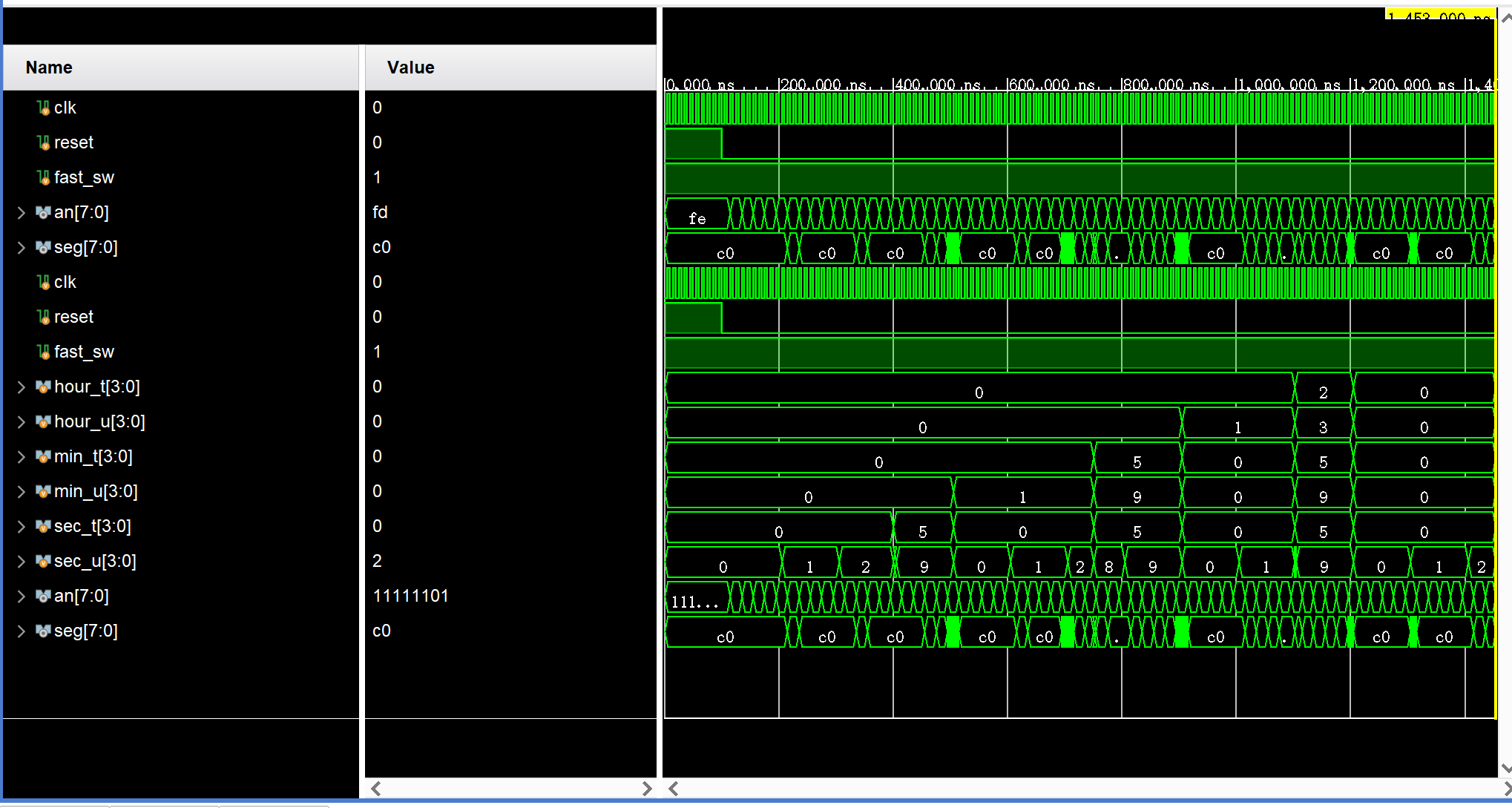

图 8-4 加快/进位仿真

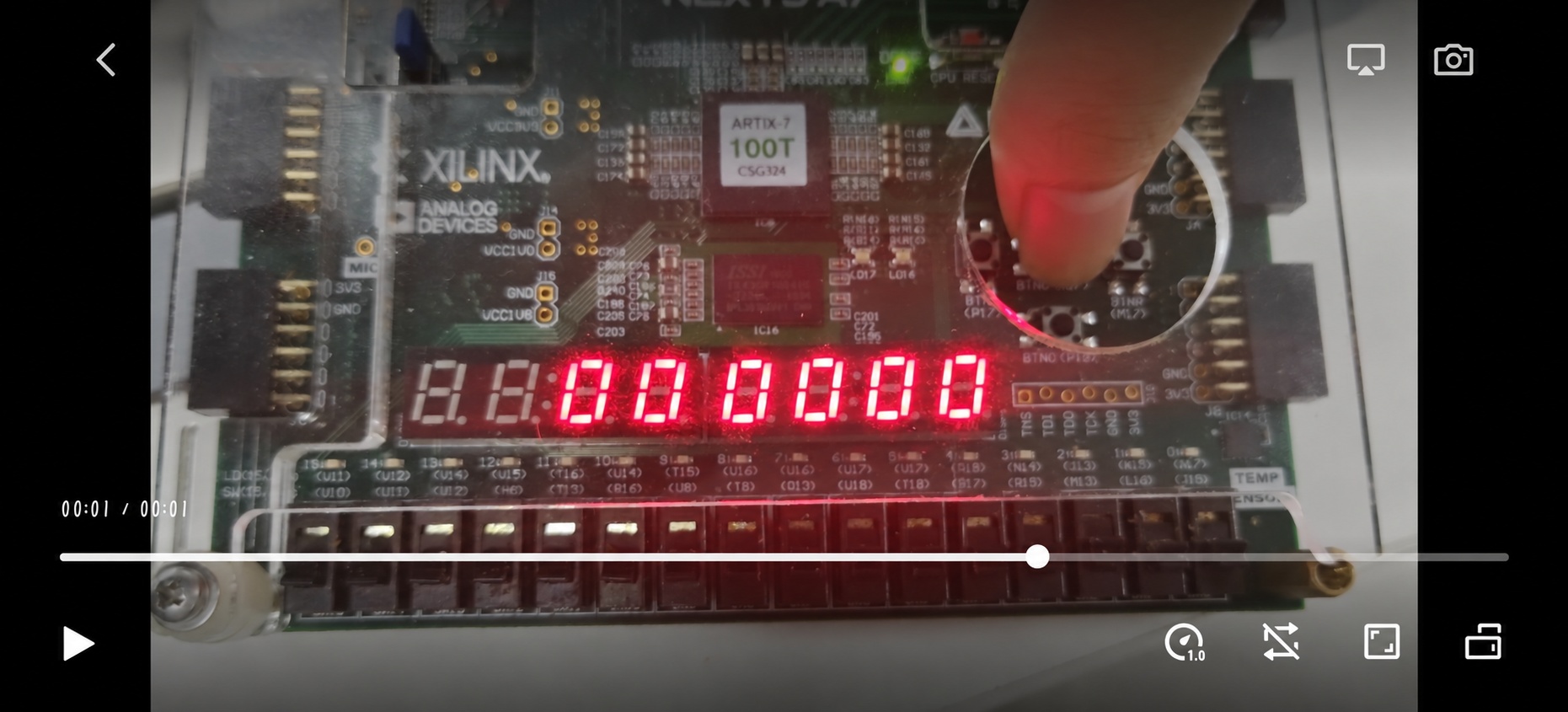

图 8-5 复位照片

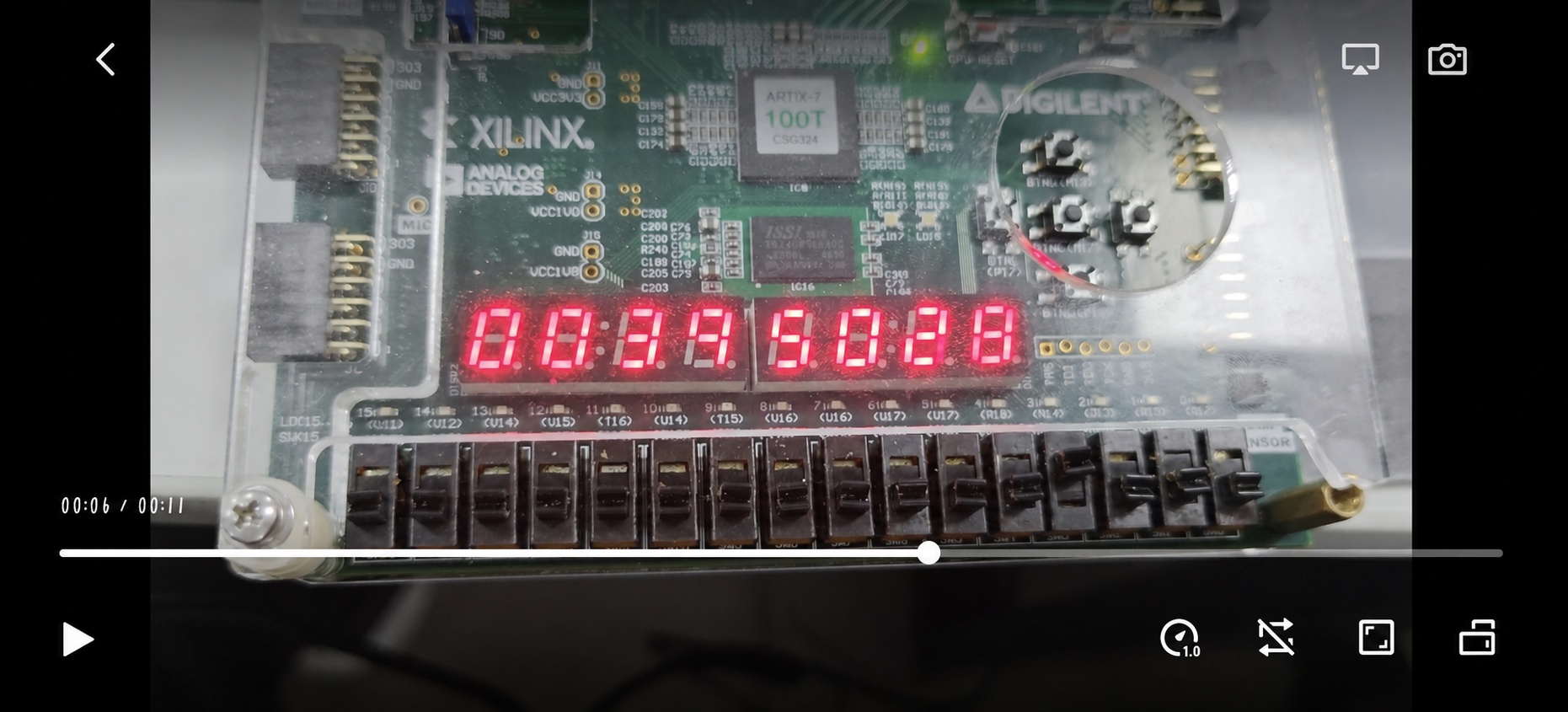

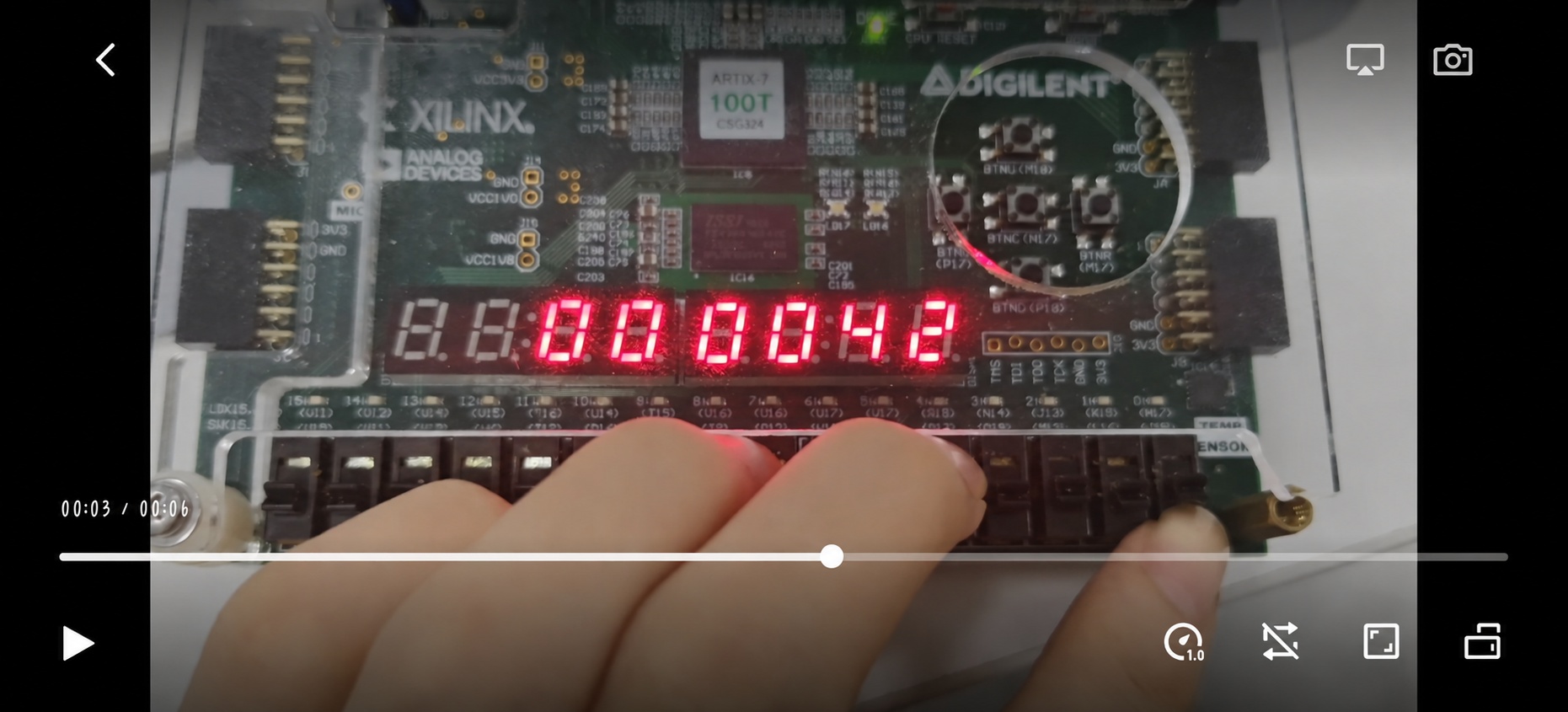

图 8-6 加快照片 1

图 8-7 加快照片 2

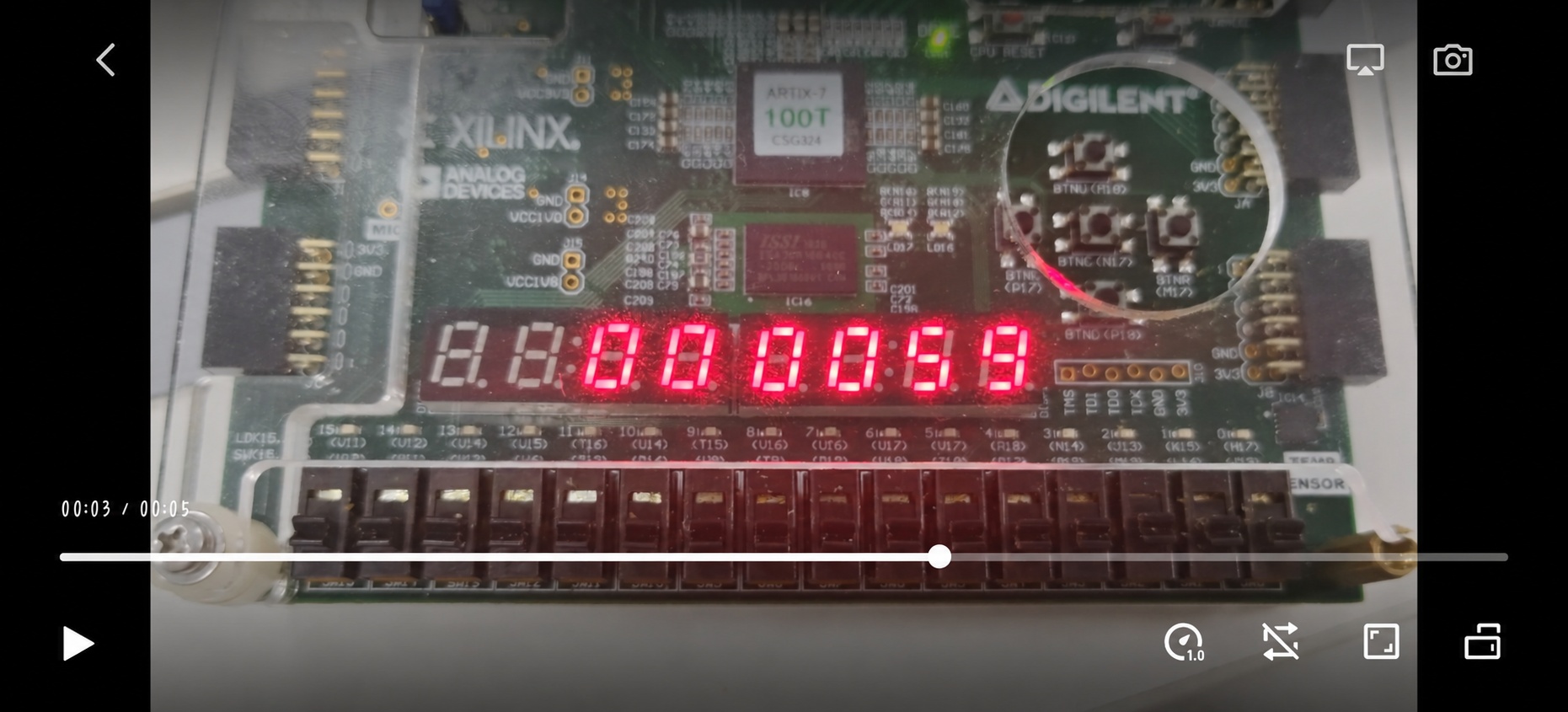

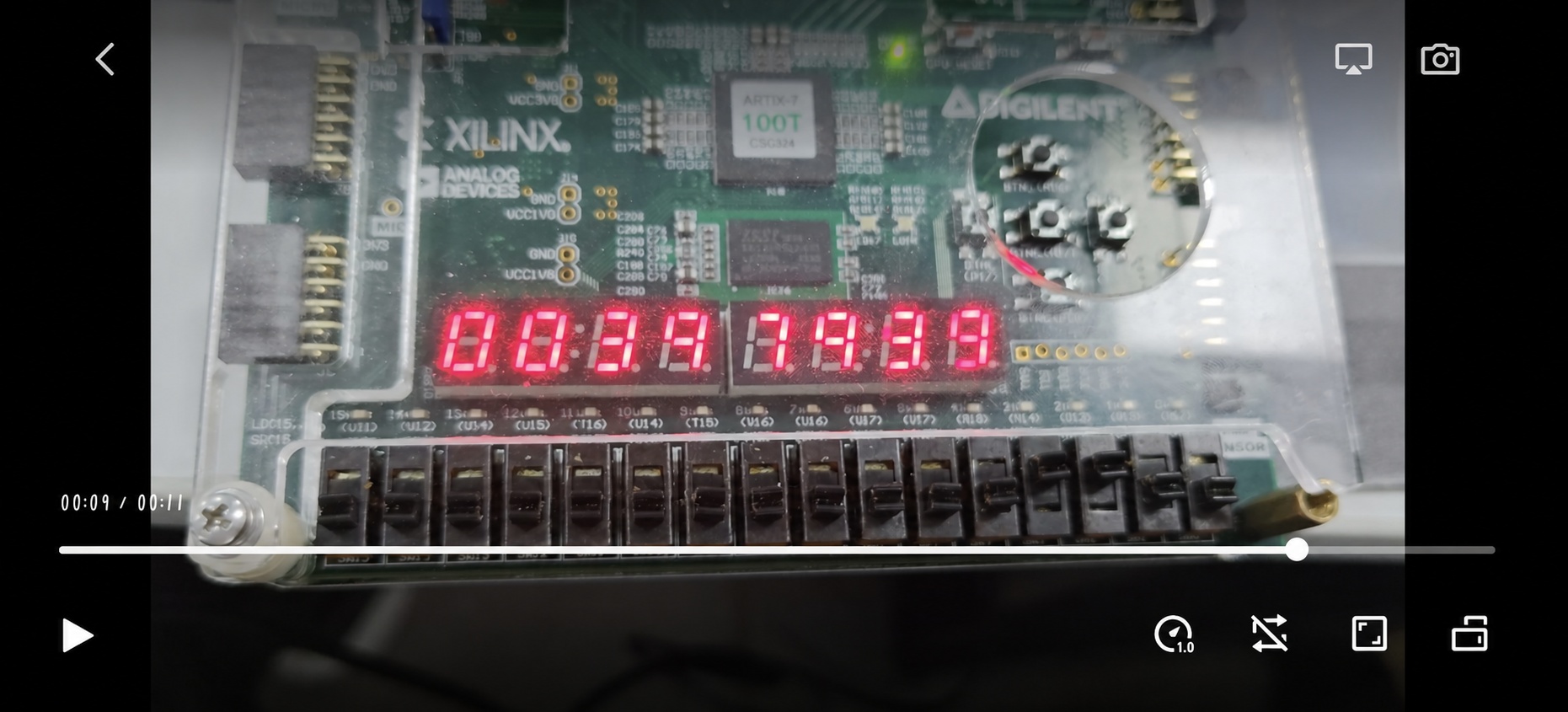

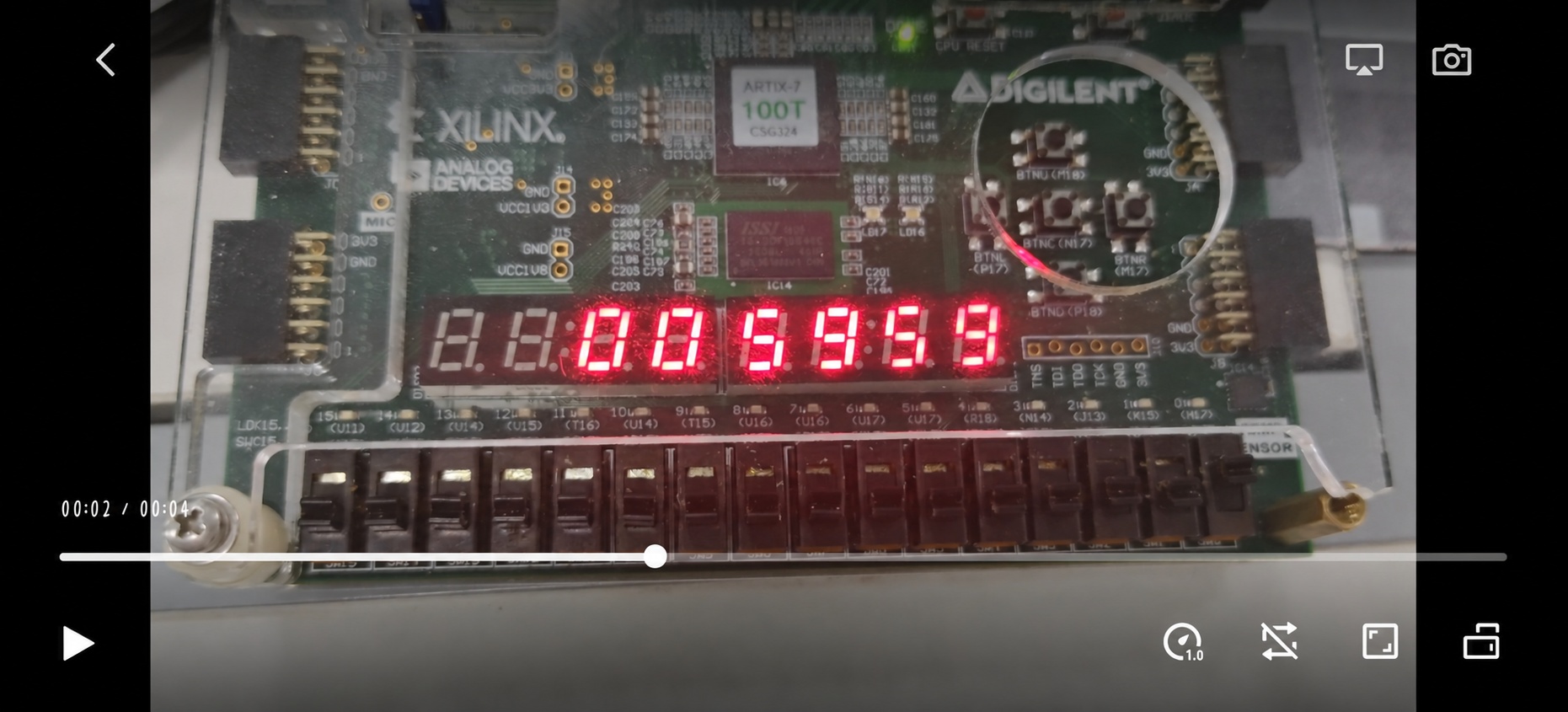

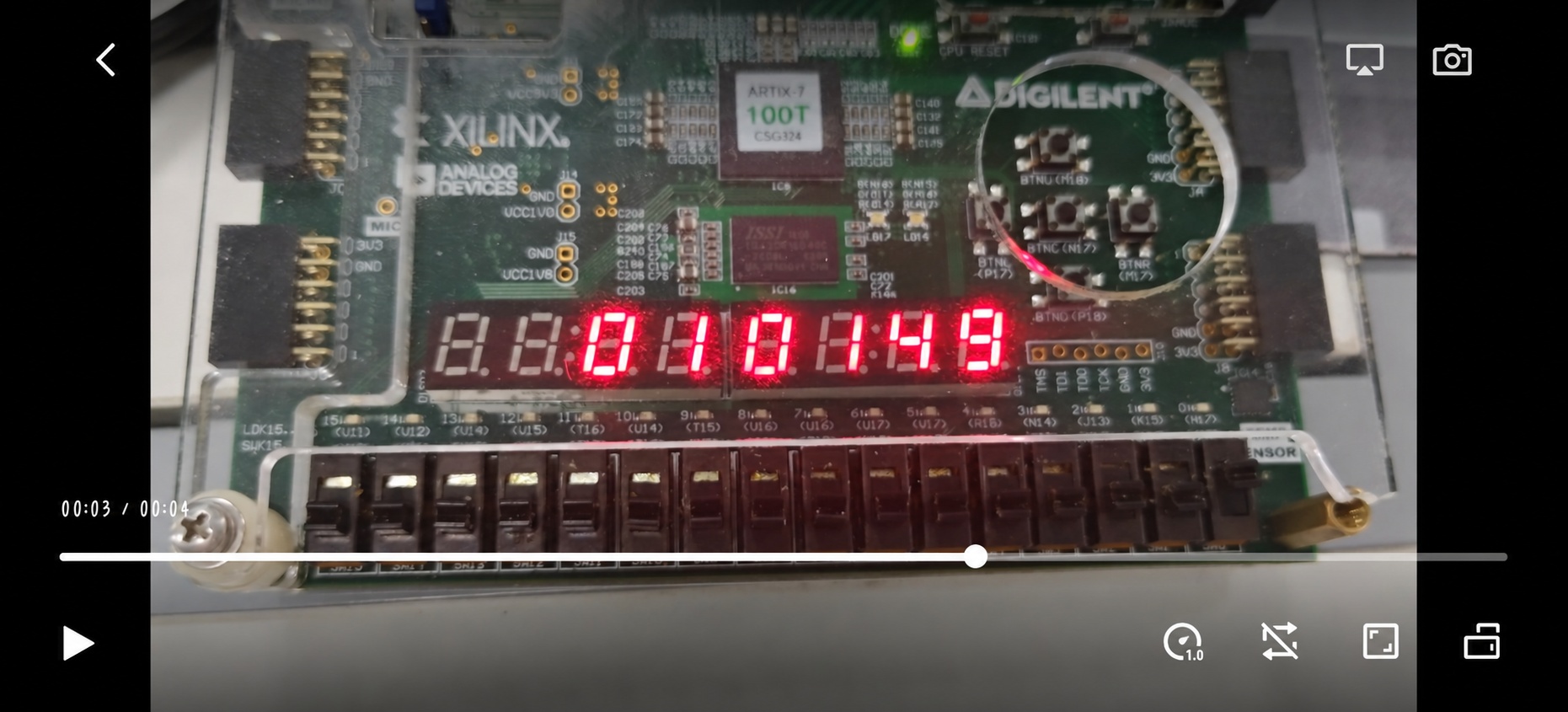

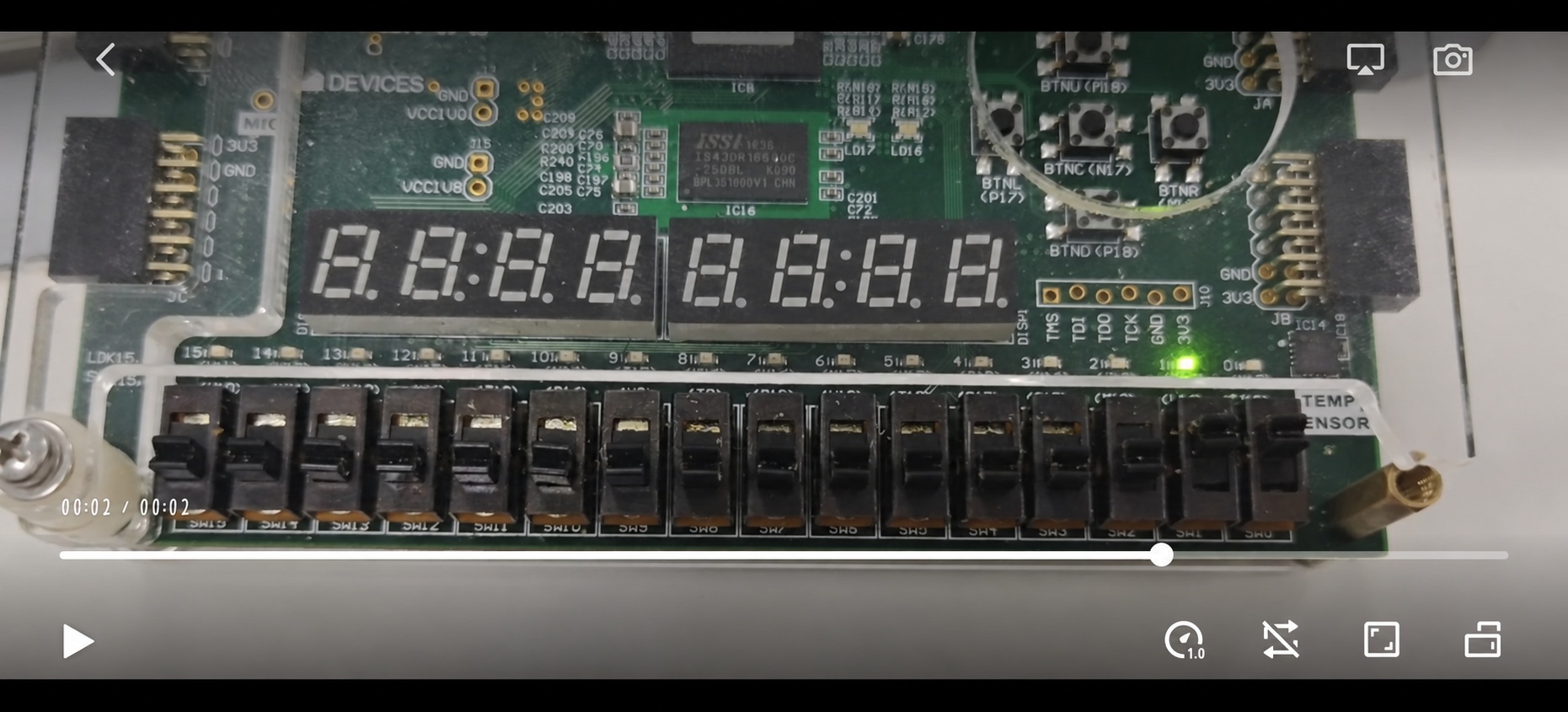

图 8-8 59秒进位 1

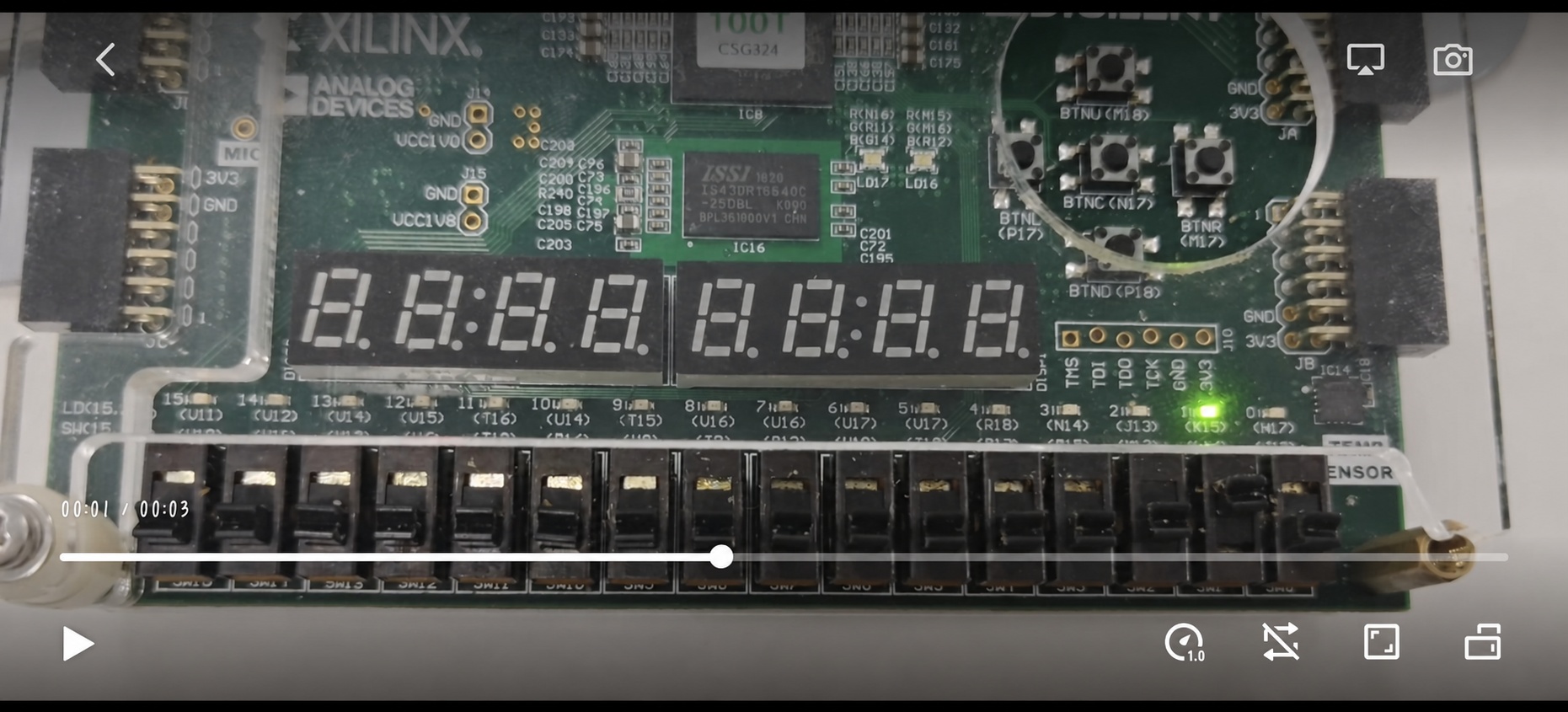

图 8-9 59秒进位 2

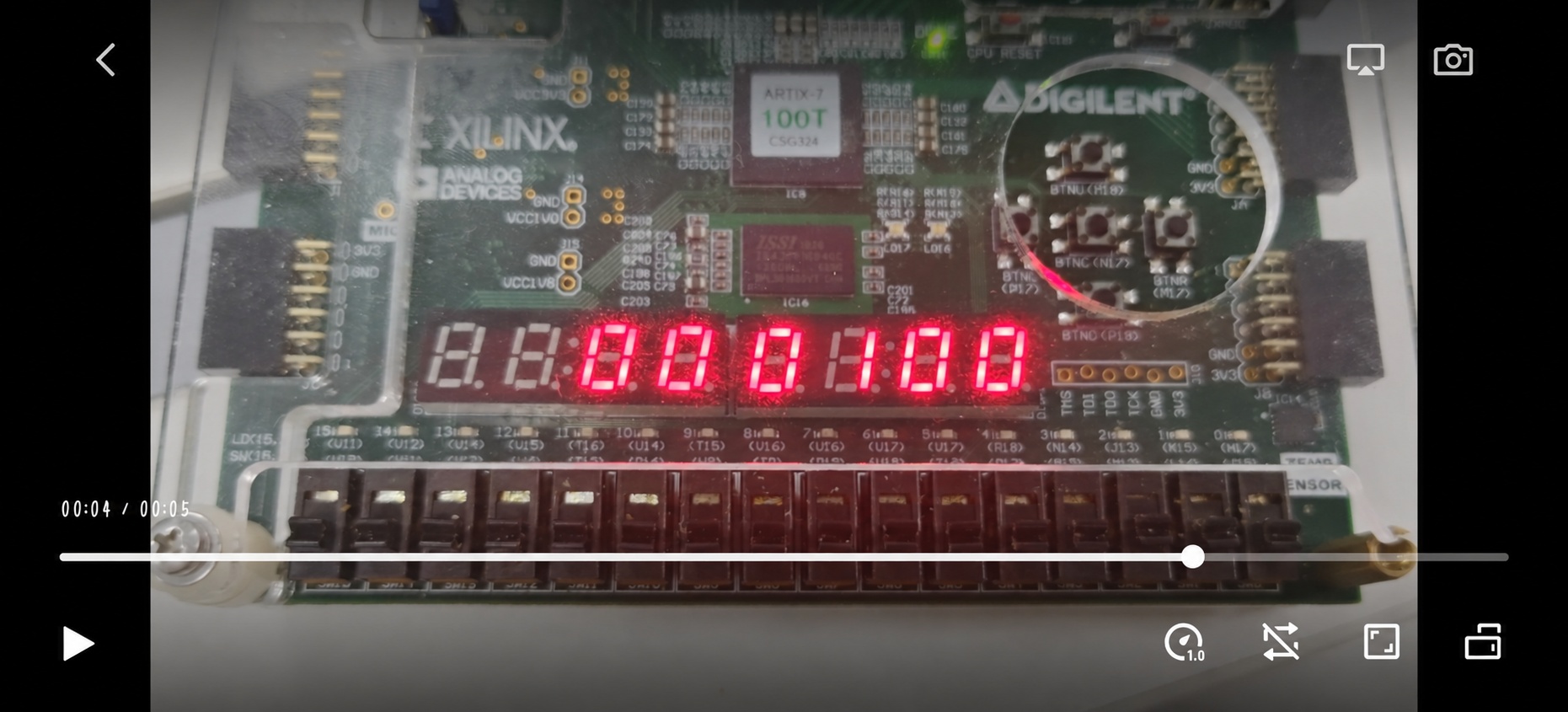

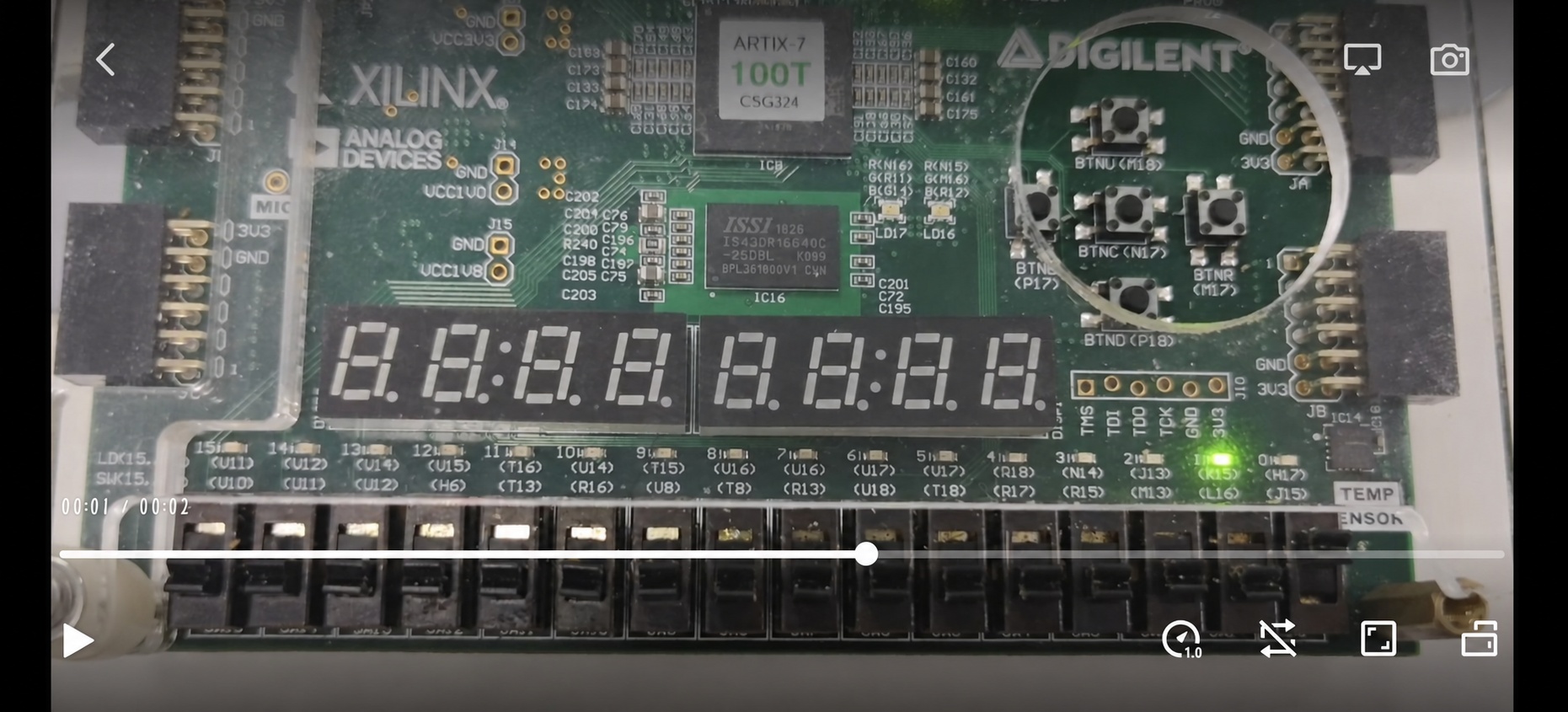

图 8-10 59分进位 1

图 8-11 59分进位 2
五、实验结果与分析#
| 测试项 | 操作 | 预期现象 | 分析 |
|---|---|---|---|
| 复位 | 按下 reset | 显示回到 00:00:00 | 计时寄存器同步清零 |
| 正常计时 | fast_sw=0 | 秒位约每秒加 1 | 1Hz 计时脉冲有效 |
| 加速计时 | fast_sw=1 | 时钟快速递增 | 便于观察进位和回零 |
| 进位测试 | 观察 59 秒、59 分、23 时 | 秒到分、分到时、23:59:59 后回零 | BCD 计数逻辑正确 |
图 8-1 和图 8-2 为数字时钟仿真波形,用于验证基础计时、加快模式以及秒、分、时的进位回零过程。图 8-3 为 RTL 结构图,图 8-4 为资源开销截图;综合结果显示该设计占用 112 个 Slice LUT、75 个 Slice Registers、19 个 Bonded IOB 和 1 个 BUFGCTRL。图 8-5 至图 8-11 为开发板运行照片,分别对应复位、加快计时、59 秒进位和 59 分进位,显示结果符合数字时钟设计要求。
实验总结和心得#
通过本次实验,进一步熟悉了 Multisim 组合逻辑与时序逻辑电路的搭建方法,也掌握了 Vivado/Verilog 中模块化设计、实例化、仿真验证、资源开销查看和上板观察的基本流程。前四题重点训练了全加器、比较器、计数器分频和计数器扩展的原理;后四题则通过 Verilog 代码实现比较器、加法器、计数器、状态机和数字时钟,体现了从电路原理到 FPGA 实现的完整过程。
